Ứng Dụng Của Thép U Đúc

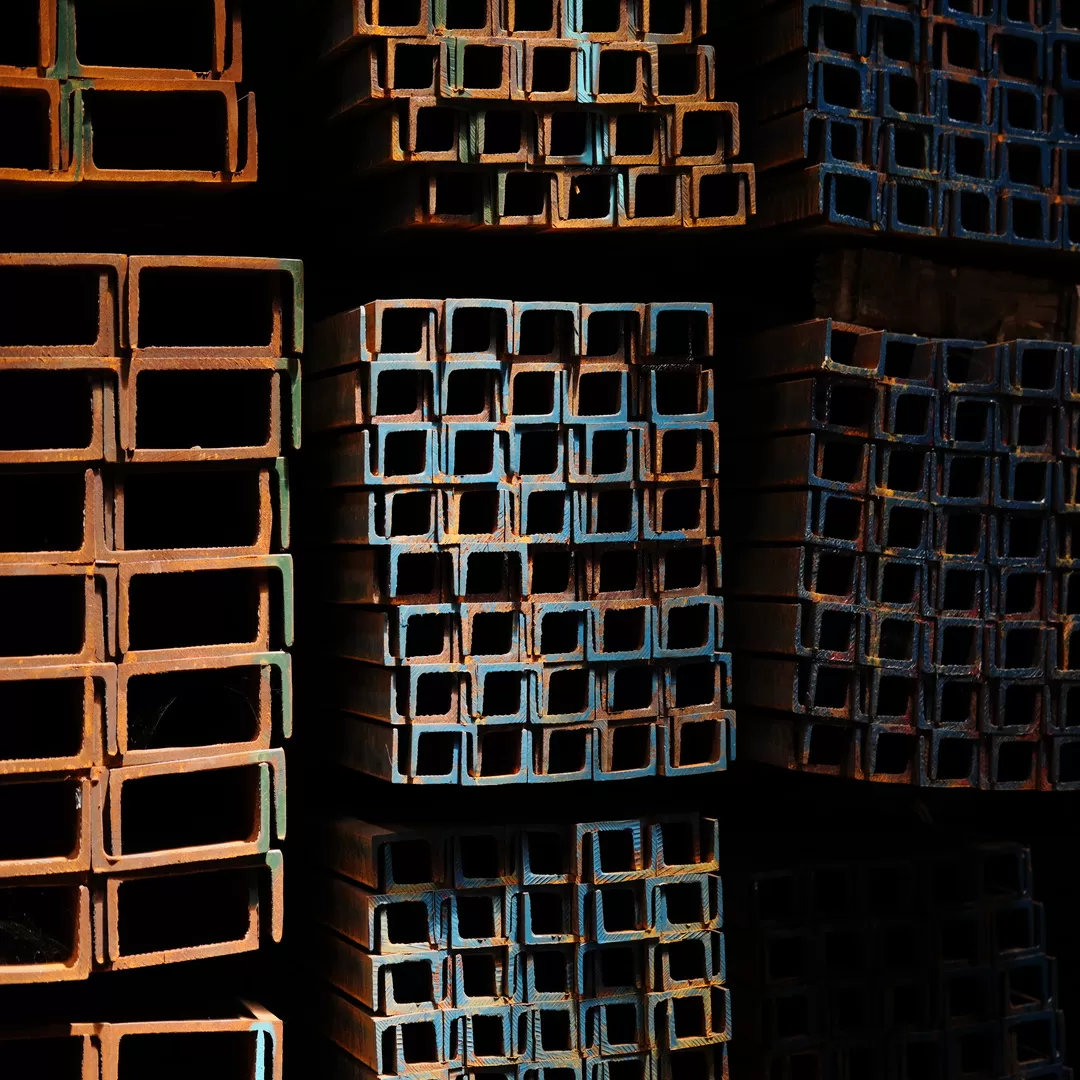

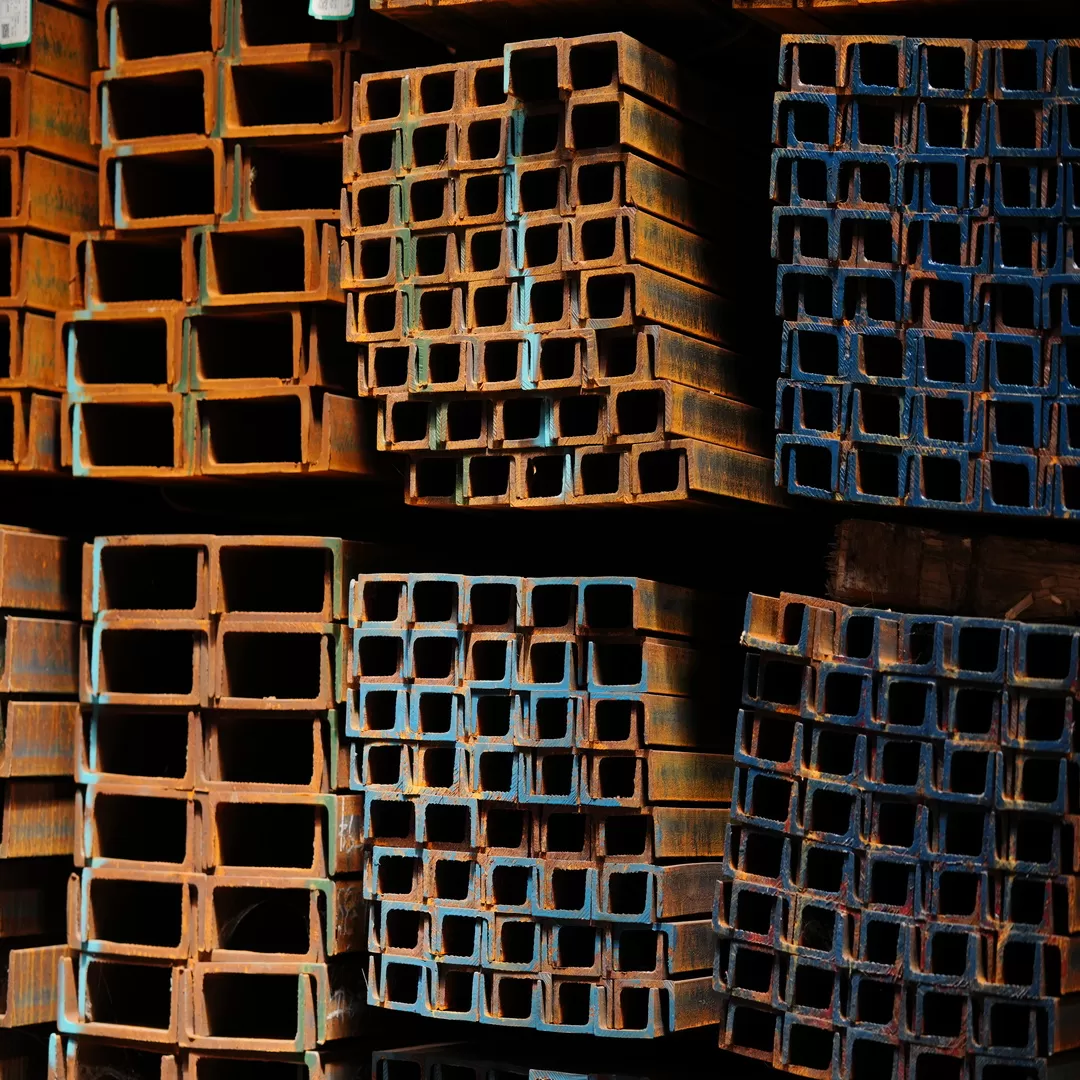

Thép U đúc là một cấu kiện thép hình kết cấu cơ bản, được sản xuất bằng phương pháp cán nóng. Quá trình này tạo ra một sản phẩm thép có tiết diện dày, tổ chức tinh thể đồng nhất và độ bền cao, trở thành một trong những vật liệu nền tảng cho các kết cấu chịu lực. Đặc tính hình học không đối xứng của mặt cắt chữ U mang lại cho nó những ưu điểm và cả những lưu ý kỹ thuật riêng, quyết định đến các lĩnh vực ứng dụng chuyên biệt của nó.
Bài viết này sẽ phân tích chi tiết vai trò và nguyên lý làm việc của thép U đúc trong các ứng dụng kỹ thuật quan trọng nhất.
1. Ứng Dụng Làm Dầm Chịu Uốn
Đây là ứng dụng khai thác trực tiếp khả năng chịu uốn vượt trội của thép U đúc theo phương vuông góc với bụng.
Dầm Đơn và Dầm Sàn: Trong các hệ sàn công nghiệp, sàn thao tác hoặc mái nhà xưởng có tải trọng lớn, thép U đúc được sử dụng làm các dầm phụ hoặc xà gồ chính. Khi được lắp đặt đúng cách, tải trọng tác động qua tâm uốn của tiết diện, giúp dầm chịu lực hiệu quả mà không bị xoắn. So với các loại thép hình thành nguội, tiết diện dày của thép U đúc mang lại độ cứng và khả năng chịu tải cao hơn đáng kể.
Dầm Tổ Hợp: Để khắc phục tính không đối xứng và tăng cường khả năng chịu lực, thép U đúc thường được sử dụng trong các cấu kiện tổ hợp. Việc hàn hai thanh thép U quay lưng vào nhau sẽ tạo ra một tiết diện hình I đối xứng, có khả năng chịu uốn và độ ổn định rất cao. Tương tự, việc hàn đối mặt hai thanh thép U sẽ tạo ra một tiết diện hộp rỗng, có khả năng chống xoắn và oằn vượt trội. Các loại dầm tổ hợp này thường được dùng làm dầm chính cho cầu trục, cầu công tác hoặc các kết cấu cầu nhỏ.
2. Ứng Dụng Chế Tạo Khung Sườn (Chassis) Xe Tải Hạng Nặng
Đây là một ứng dụng kỹ thuật đặc thù và điển hình nhất của thép U đúc. Toàn bộ khung sườn chính của xe tải hạng nặng, xe ben và rơ moóc được chế tạo từ hai thanh thép U đúc cỡ lớn chạy dọc song song. Việc lựa chọn tiết diện U thay vì tiết diện hộp kín dựa trên các lý do kỹ thuật quan trọng:
Khả Năng Chịu Tải Trọng Đứng: Mặt cắt chữ U cung cấp momen quán tính theo phương đứng rất lớn, đảm bảo khả năng chịu được toàn bộ tải trọng của hàng hóa và thân xe mà không bị uốn cong.
Tính Thuận Tiện Trong Lắp Ráp và Bảo Trì: Đây là ưu điểm quyết định. Tiết diện hở của hình chữ U cho phép các kỹ sư dễ dàng bắt bu lông, hàn và lắp đặt các cấu kiện khác như dầm ngang, hệ thống treo, bình nhiên liệu, trục truyền động vào khung xe. Điều này giúp quá trình sản xuất, sửa chữa và bảo trì trở nên đơn giản và hiệu quả hơn rất nhiều so với tiết diện hộp kín.
3. Ứng Dụng Trong Kết Cấu Cột và Hệ Thống Chống Đỡ
Cột Chịu Tải: Trong các hệ thống kệ chứa hàng công nghiệp chịu tải nặng (heavy-duty racking), các thanh thép U đúc được dùng làm các cột đứng chính. Tương tự, trong các kết cấu nhà xưởng hoặc sàn lửng, các cột tổ hợp từ hai thanh thép U cũng là một giải pháp kết cấu phổ biến, mang lại khả năng chịu nén và ổn định cao.
Hệ Văng Chống (Shoring Systems): Trong thi công các hố đào sâu, tầng hầm, các thanh thép U đúc có kích thước lớn được sử dụng làm các thanh chống ngang (struts) trong hệ văng chống. Được đặt giữa các bức tường vây (tường cừ hoặc tường vây bê tông), chúng có nhiệm vụ chống lại áp lực đất cực lớn từ hai bên, đảm bảo sự ổn định cho hố đào và an toàn cho công trình.
4. Ứng Dụng Trong Các Kết Cấu Công Nghiệp và Hạ Tầng Khác
Độ bền và độ cứng của thép U đúc khiến nó trở thành lựa chọn đáng tin cậy cho vô số các ứng dụng khác. Nó được dùng làm dầm biên và dầm ngang trong các kết cấu cầu thép; làm ray dẫn hướng cho các cabin thang máy tải hàng hoặc các sàn nâng công nghiệp. Trong các công trình thủy lợi, nó được dùng làm các cấu kiện chịu lực chính cho các cửa phai, cửa van của đập và cống điều tiết.
Phân Tích Kỹ Thuật Toàn Diện: Thép U Đúc
Thép U đúc là một sản phẩm thép hình kết cấu cơ bản, được sản xuất bằng phương pháp cán nóng và là một trong những cấu kiện chịu lực phổ biến nhất trong ngành xây dựng và chế tạo cơ khí hạng nặng. Khác biệt với thép U dập được gia công nguội, các đặc tính kỹ thuật của thép U đúc được quyết định bởi quá trình tạo hình ở nhiệt độ cao, tạo ra một sản phẩm có độ bền, độ cứng và độ ổn định vượt trội.
Bài viết này sẽ cung cấp một tài liệu phân tích chuyên sâu về mọi khía cạnh kỹ thuật của thép U đúc, từ quy trình sản xuất, đặc tính hình học, cơ lý đến các tiêu chuẩn chất lượng liên quan.
1. Quy Trình Sản Xuất Cán Nóng và Ảnh Hưởng Tới Đặc Tính Sản Phẩm
Quy trình sản xuất thép U đúc là một chuỗi các công đoạn kỹ thuật phức tạp, nhằm tạo ra một sản phẩm có cơ tính đồng đều và đáng tin cậy.
Gia nhiệt phôi: Phôi thép (billet hoặc slab) được đưa vào lò nung và gia nhiệt đến nhiệt độ cán, khoảng 1200°C. Ở nhiệt độ này, thép trở nên dẻo, dễ biến dạng và cho phép tái kết tinh cấu trúc hạt trong quá trình cán.
Hệ thống trục cán định hình: Phôi nóng đỏ được đưa qua một hệ thống gồm nhiều giàn cán. Mỗi giàn chứa các cặp trục cán (cả trục ngang và trục đứng) được khắc rãnh theo biên dạng khác nhau. Phôi thép sẽ đi qua lần lượt các cặp trục này, bị nén và biến dạng một cách từ từ để hình thành mặt cắt chữ U. Quá trình này không chỉ tạo ra hình dạng mà còn làm cho cấu trúc hạt tinh thể của thép trở nên nhỏ và mịn, giúp tăng cường đáng kể độ bền và độ dai của sản phẩm.
Làm nguội và nắn thẳng: Sau khi ra khỏi giàn cán cuối cùng, thanh thép U được đưa lên giàn làm nguội có kiểm soát để ổn định cấu trúc vi mô và giảm thiểu ứng suất dư. Sau đó, sản phẩm có thể đi qua máy nắn thẳng để đảm bảo đáp ứng các dung sai về độ thẳng theo tiêu chuẩn.
2. Phân Tích Sâu Về Đặc Tính Kỹ Thuật
Đặc Điểm Hình Học và Tiết Diện

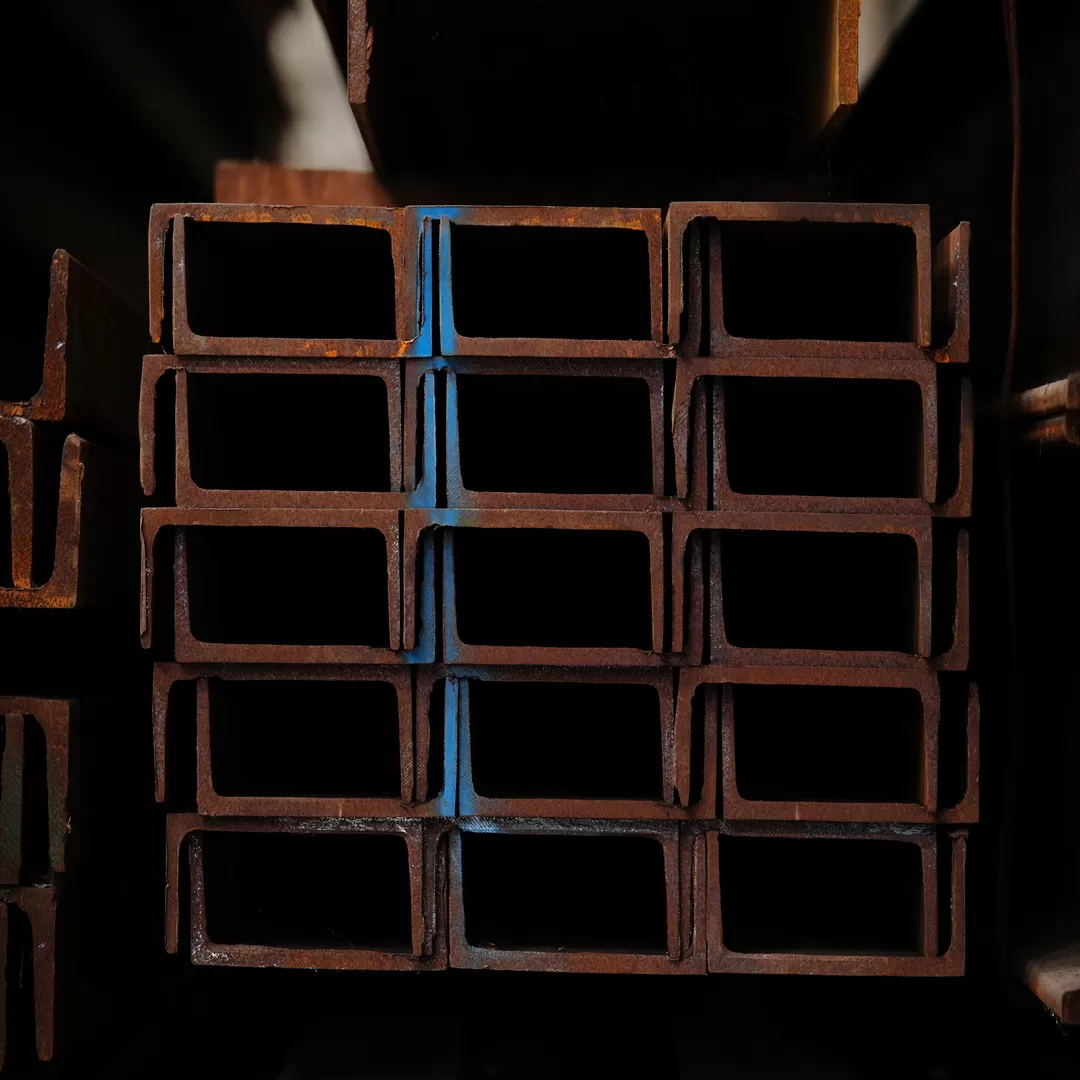

Cấu tạo: Mặt cắt thép U đúc bao gồm một phần thân chính thẳng đứng gọi là bụng (web) và hai phần nằm ngang ở một phía gọi là cánh (flanges).
Góc lượn trong (Root Radius): Vị trí giao nhau giữa bụng và cánh có một góc lượn được bo tròn. Đây là đặc điểm nhận biết quan trọng của thép cán nóng, có tác dụng kỹ thuật là giảm sự tập trung ứng suất, nâng cao khả năng chịu lực của cấu kiện tại điểm giao.
Độ dốc của cánh (Flange Taper): Mặt trong của cánh thường có một độ dốc nhất định, làm cho phần cánh ở gần bụng dày hơn so với ở mép ngoài. Thiết kế này giúp tăng thêm độ cứng và khả năng chống uốn cho tiết diện.
Tính Chất Cơ Lý Điển Hình
Độ bền cao: Quá trình cán nóng tạo ra sản phẩm có độ bền kéo và giới hạn chảy cao, đáp ứng các yêu cầu làm kết cấu chịu lực.
Độ cứng và độ dai va đập tốt: Cấu trúc tinh thể đồng nhất và mịn giúp thép U đúc có khả năng chống lại sự biến dạng và chịu được các tải trọng va đập đột ngột mà không bị phá hủy giòn.
Tính hàn tốt: Các mác thép carbon thông dụng dùng để sản xuất thép U đúc có hàm lượng carbon thấp, đảm bảo khả năng hàn tốt, dễ dàng cho việc liên kết các cấu kiện tại công trường.
3. Bảng Tra Quy Cách và Dung Sai Kỹ Thuật
Bảng Quy Cách Thép U Đúc Tiêu Chuẩn Tham Khảo
Ký hiệu thép U đúc thường bao gồm chiều cao bụng (H) và chiều rộng cánh (W). Ví dụ: U100x50.
Dung Sai Kỹ Thuật
Dung sai cho phép đối với các kích thước hình học của thép U đúc được quy định rõ trong các tiêu chuẩn như JIS G3192 hoặc TCVN 7571. Các dung sai này bao gồm sai lệch về chiều cao, chiều rộng, độ dày, độ thẳng và độ vuông góc giữa bụng và cánh. Việc sản phẩm tuân thủ dung sai là rất quan trọng để đảm bảo sự chính xác trong quá trình lắp dựng.
4. Các Tiêu Chuẩn Vật Liệu Phổ Biến
Chất lượng của thép U đúc được đảm bảo thông qua việc tuân thủ các tiêu chuẩn quốc tế về thành phần hóa học và tính chất cơ lý.
JIS G3101 - Mác thép SS400: Tiêu chuẩn Nhật Bản, yêu cầu giới hạn bền kéo từ 400-510 MPa.
ASTM A36/A36M - Mác thép A36: Tiêu chuẩn Mỹ, yêu cầu giới hạn chảy tối thiểu 250 MPa, là một trong những tiêu chuẩn phổ biến nhất cho thép kết cấu.
EN 10025 - Mác thép S275JR/S355JR: Tiêu chuẩn chung của Châu Âu.
GB/T 700 - Mác thép Q235B/Q345B: Tiêu chuẩn Trung Quốc.
Việc am hiểu và lựa chọn sản phẩm tuân thủ đúng các tiêu chuẩn kỹ thuật này là nền tảng để các kỹ sư có thể thực hiện các tính toán thiết kế một cách chính xác, đảm bảo sự an toàn và bền vững cho mọi kết cấu.
