Ứng Dụng Của Thép C Dập (Xà Gồ C)

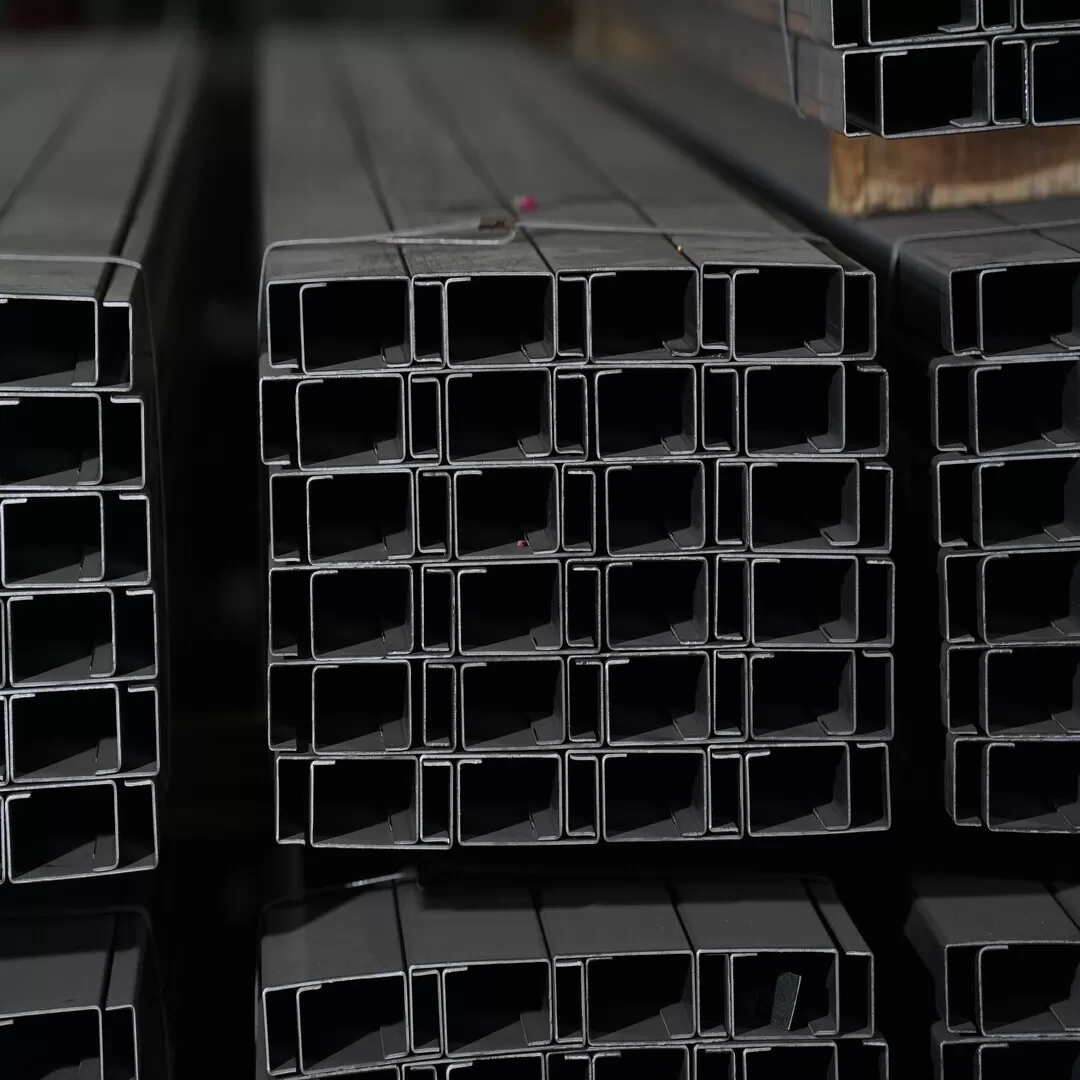

Thép C dập, hay còn được biết đến rộng rãi với tên gọi xà gồ C, là một loại thép hình có mặt cắt dạng chữ C được sản xuất bằng phương pháp gia công định hình nguội từ thép cuộn. Với đặc tính cốt lõi là tỷ lệ cường độ trên trọng lượng cao, sản phẩm này được xem là một giải pháp vật liệu cực kỳ hiệu quả cho các hệ kết cấu phụ. Vai trò chính của nó không phải là chịu các tải trọng chính của công trình, mà là một thành phần trung gian, nhận tải trọng từ các lớp phủ (mái, vách) và truyền vào hệ khung chính.
Bài viết này sẽ phân tích sâu về các ứng dụng kỹ thuật thực tế của thép C dập trong ngành xây dựng và kết cấu.
1. Ứng Dụng Làm Xà Gồ Mái Cho Nhà Xưởng và Nhà Thép Tiền Chế
Đây là ứng dụng phổ biến và quan trọng nhất của thép C dập. Trong các công trình nhà xưởng, nhà kho, nhà thi đấu hay các công trình công nghiệp có nhịp lớn, các thanh xà gồ C được lắp đặt theo phương ngang, gác lên các vì kèo hoặc dầm chính của mái. Chức năng của chúng là để đỡ và cố định các tấm lợp mái (như tôn, panel cách nhiệt). Toàn bộ tải trọng từ bản thân tấm lợp, cùng với các hoạt tải như áp lực gió, nước mưa, sẽ được xà gồ C tiếp nhận và truyền một cách an toàn vào hệ khung kết cấu chính. Việc sử dụng xà gồ C giúp giảm đáng kể tự trọng của hệ mái, cho phép thiết kế các vì kèo có khoảng cách xa hơn, từ đó tối ưu hóa chi phí vật liệu tổng thể.
2. Ứng Dụng Làm Thanh Đỡ Vách (Girts)
Tương tự như vai trò xà gồ cho mái, thép C dập cũng được sử dụng làm các thanh đỡ vách theo phương ngang, liên kết giữa các cột chính của công trình. Hệ thống thanh đỡ này, hay còn gọi là girts, có nhiệm vụ nâng đỡ và làm điểm tựa để lắp đặt các tấm tôn vách hoặc panel tường bao che. Chúng tiếp nhận các tải trọng tác động theo phương ngang, chủ yếu là áp lực gió, và truyền vào hệ cột, đảm bảo sự vững chắc và ổn định cho toàn bộ hệ thống tường của công trình.
3. Ứng Dụng Trong Các Hệ Khung Phụ Trợ và Kết Cấu Phụ
Tính linh hoạt của thép C dập cho phép nó được sử dụng trong nhiều hệ kết cấu phụ khác nhau, nơi không đòi hỏi khả năng chịu lực quá lớn.
Khung Cửa và Cửa Sổ: Được sử dụng để chế tạo các khung bao và khung cánh cho cửa đi, cửa sổ, cửa chớp thông gió (louver) trong các công trình nhà xưởng.
Hệ Giằng và Dầm Phụ: Trong một số trường hợp, thép C dập được sử dụng làm các thanh giằng chéo để tăng cường sự ổn định cho hệ kết cấu, hoặc làm các dầm phụ đỡ các sàn thao tác, sàn gác lửng có tải trọng nhẹ.
Khung Đỡ Hệ Thống Cơ Điện (M&E): Đây là một ứng dụng rất hiệu quả. Thép C dập được dùng để lắp ráp thành các hệ khung giá đỡ phức tạp, dùng để treo hoặc đỡ các hệ thống máng cáp điện, ống thông gió, đường ống cấp thoát nước và hệ thống phòng cháy chữa cháy bên trong các tòa nhà.
4. Ứng Dụng Trong Chế Tạo và Gia Công Khác
Ngoài lĩnh vực nhà thép tiền chế, thép C dập còn được ứng dụng trong nhiều lĩnh vực chế tạo khác. Nó được dùng làm các thanh đứng và dầm ngang cho các hệ thống giá kệ công nghiệp chịu tải trung bình. Trong ngành năng lượng tái tạo, nó được sử dụng rộng rãi để làm khung đỡ cho các tấm pin năng lượng mặt trời. Hơn nữa, nó còn được dùng làm các chi tiết khung sườn phụ trong ngành sản xuất và lắp ráp thùng xe tải.
Phân Tích Kỹ Thuật Chuyên Sâu: Thép C Dập (Xà Gồ C)
Thép C dập, hay xà gồ C, là một cấu kiện thép hình thành nguội có mặt cắt dạng chữ C, đóng vai trò là một thành phần thiết yếu trong các hệ kết cấu thép hiện đại. Với ưu thế về tỷ lệ cường độ trên trọng lượng, tính linh hoạt và hiệu quả kinh tế, nó là giải pháp được ưu tiên cho các hệ kết cấu phụ. Việc am hiểu tường tận về quy trình sản xuất, đặc tính kỹ thuật và các tiêu chuẩn liên quan là cơ sở để đảm bảo việc lựa chọn và ứng dụng sản phẩm một cách chính xác và an toàn.
1. Quy Trình Sản Xuất và Vật Liệu Chế Tạo
Có hai phương pháp chính để sản xuất thép C dập, mỗi phương pháp có những ưu điểm riêng và phù hợp với các nhu cầu sản xuất khác nhau.
Phương pháp 1: Lốc Cán Liên Tục (Roll Forming)
Đây là phương pháp sản xuất hàng loạt, có năng suất cao. Phôi liệu là các cuộn thép (thép đen hoặc mạ kẽm) có độ dày xác định. Cuộn thép được xả ra thành dải phẳng và được dẫn liên tục qua một hệ thống gồm nhiều cặp trục cán (rollers) được sắp xếp nối tiếp nhau. Mỗi cặp trục cán có biên dạng khác nhau, thực hiện việc uốn cong dải thép một cách từ từ và liên tục. Sau khi đi qua tất cả các cặp trục, dải thép phẳng ban đầu sẽ được định hình hoàn toàn thành mặt cắt hình chữ C theo đúng biên dạng thiết kế. Cuối cùng, máy cắt tự động sẽ cắt sản phẩm theo chiều dài được lập trình sẵn. Phương pháp này lý tưởng cho việc sản xuất các đơn hàng lớn với quy cách tiêu chuẩn.
Phương pháp 2: Chấn Gấp Tấm Rời (Press Braking)
Đây là phương pháp linh hoạt, phù hợp cho các đơn hàng có quy cách đặc biệt hoặc số lượng ít. Quy trình bắt đầu với các tấm thép có kích thước lớn.
Bước 1: Tấm thép được đưa lên máy cắt tấm (máy chém tôn) để cắt thành các bản thép phẳng có chiều rộng và chiều dài theo yêu cầu của thành phẩm khi duỗi thẳng.
Bước 2: Các bản thép rời này sau đó được đưa vào máy chấn (press brake). Dưới áp lực của dao chấn và cối, các cạnh của bản thép được gấp lại qua nhiều lần chấn để tạo thành mặt cắt hình chữ C.
Phương pháp này cho phép sản xuất các sản phẩm có độ dày lớn, kích thước phi tiêu chuẩn hoặc các biên dạng phức tạp mà phương pháp lốc cán liên tục khó thực hiện được.
Vật Liệu Chế Tạo
Vật liệu nền được sử dụng phổ biến nhất là thép carbon theo các mác SS400, Q235 hoặc thép mạ kẽm có chất lượng tương đương, tuân thủ các tiêu chuẩn JIS G3101, GB/T 700.
2. Đặc Tính Kỹ Thuật và Cấu Tạo Chi Tiết
Mặt cắt của thép C dập được thiết kế tối ưu để tăng cường khả năng làm việc của cấu kiện.
Bụng (Web): Là phần thân chính thẳng đứng (chiều cao H), có vai trò chính trong việc kháng lại lực uốn theo phương vuông góc với nó.
Cánh (Flange): Là hai phần nằm ngang ở trên và dưới (chiều rộng W), có chức năng tăng momen quán tính của mặt cắt, giúp tăng đáng kể khả năng chống uốn.
Mép (Lip/Edge Stiffener): Là phần gấp vào trong ở rìa của mỗi cánh (chiều dài L). Đây là một bộ phận cực kỳ quan trọng, có vai trò như một "sườn tăng cứng", giúp ngăn ngừa hiện tượng mất ổn định cục bộ (oằn, vênh) của phần cánh mỏng khi chịu nén.
3. Bảng Tra Quy Cách và Trọng Lượng Tiêu Chuẩn
Bảng dưới đây cung cấp thông số tham khảo cho các loại thép C dập thông dụng được sản xuất bằng phương pháp lốc cán liên tục. Đối với các quy cách khác, vui lòng liên hệ để được tư vấn sản xuất theo phương pháp chấn gấp.
4. Tiêu Chuẩn Kỹ Thuật và Dung Sai Sản Phẩm
Tiêu Chuẩn Áp Dụng
Chất lượng sản phẩm và phương pháp tính toán thiết kế cho kết cấu thép hình thành nguội như thép C dập được quy định trong các tiêu chuẩn uy tín. Tiêu chuẩn AS/NZS 4600 (Úc/New Zealand) là một trong những tiêu chuẩn quốc tế được tham khảo rộng rãi nhất, quy định các phương pháp tính toán khả năng chịu lực của cấu kiện dựa trên các hiện tượng mất ổn định có thể xảy ra.
Dung Sai Sản Phẩm
Dung sai là khoảng sai lệch cho phép về kích thước của sản phẩm so với thiết kế. Các nhà sản xuất sẽ công bố dung sai cho phép đối với các kích thước như chiều cao, chiều rộng, độ dày và độ thẳng của thanh thép. Việc kiểm soát chặt chẽ dung sai là yếu tố quan trọng để đảm bảo chất lượng và sự dễ dàng trong quá trình lắp dựng kết cấu.
Việc nắm vững các thông tin kỹ thuật chuyên sâu này không chỉ giúp lựa chọn được sản phẩm phù hợp mà còn là cơ sở để thực hiện các tính toán thiết kế kết cấu một cách chính xác, đảm bảo an toàn và hiệu quả cho mọi công trình.
