Ứng Dụng Của Thép Bản Mã
Trong lĩnh vực kết cấu thép, độ bền của một công trình không chỉ phụ thuộc vào khả năng chịu lực của các cấu kiện chính như dầm hay cột, mà còn được quyết định bởi chất lượng của các điểm liên kết. Thép bản mã, với vai trò là một chi tiết liên kết kỹ thuật, chính là thành phần cốt lõi đảm bảo sự toàn vẹn và ổn định cho các điểm nối này. Nó không phải là một cấu kiện chịu lực độc lập, mà là một bộ phận trung gian, có nhiệm vụ tiếp nhận, phân phối và truyền tải các nội lực phức tạp (lực cắt, lực dọc, momen uốn) giữa các cấu kiện thép với nhau.
Bài viết này sẽ đi sâu phân tích vai trò và nguyên lý làm việc của thép bản mã trong từng vị trí ứng dụng cụ thể.
1. Ứng Dụng Trong Liên Kết Dầm - Cột Của Khung Kết Cấu Thép
Đây là ứng dụng cơ bản và quan trọng nhất, tạo nên các nút khung cứng của công trình. Tại vị trí giao giữa dầm và cột, thép bản mã được sử dụng để tạo ra một liên kết có khả năng chịu momen, giúp khung có độ cứng và khả năng chống biến dạng ngang (do tải trọng gió, động đất). Tùy vào yêu cầu thiết kế, bản mã sẽ được gia công với các sườn tăng cứng, được hàn trực tiếp vào cột và liên kết với cánh trên, cánh dưới của dầm bằng các bu lông cường độ cao. Bản mã ở vị trí này có nhiệm vụ phân bố đều ứng suất từ các bu lông vào tiết diện cột, đồng thời tăng cường độ cứng cho nút khung, đảm bảo sự truyền tải momen uốn và lực cắt một cách hiệu quả từ dầm sang cột.
2. Ứng Dụng Tại Các Nút Của Hệ Giàn Thép Không Gian
Đối với các kết cấu giàn thép có khẩu độ lớn như mái nhà xưởng, sân vận động, nhà thi đấu, các thanh giàn (thanh cánh, thanh bụng) chịu lực kéo hoặc nén sẽ đồng quy tại các điểm nút. Thép bản mã đóng vai trò là một tấm nút trung tâm, là điểm liên kết cho tất cả các thanh giàn này. Nguyên tắc thiết kế cốt lõi là đường trục làm việc của các thanh giàn phải đồng quy tại một điểm trên bản mã để triệt tiêu các momen uốn thứ cấp có thể phát sinh tại nút. Độ dày và hình dạng của bản mã được tính toán cẩn thận để đủ diện tích bố trí liên kết (bu lông hoặc đường hàn) và đủ khả năng chịu các lực cắt, xé phức tạp phát sinh do sự hội tụ của nhiều lực từ các phương khác nhau.
3. Ứng Dụng Trong Liên Kết Chân Cột Với Móng Bê Tông
Vị trí liên kết giữa chân cột thép và móng bê tông là nơi truyền toàn bộ tải trọng của công trình xuống nền đất. Tại đây, thép bản mã (thường gọi là bản mã chân cột hoặc bản đế) đóng vai trò cực kỳ quan trọng. Nó được hàn chặt vào chân cột thép và có diện tích bề mặt lớn hơn nhiều so với tiết diện cột. Chức năng chính của nó là làm giảm áp suất tiếp xúc bằng cách phân bố tải trọng nén tập trung từ cột ra một diện tích rộng hơn trên bề mặt bê tông của móng, tránh cho bê tông bị phá hoại cục bộ. Bản mã chân cột được cố định vào móng thông qua hệ thống bu lông neo đã được đặt sẵn, hệ thống này đồng thời chịu các lực nhổ hoặc lực cắt có thể phát sinh tại chân cột.
4. Ứng Dụng Trong Các Liên Kết Nối Và Gia Cường Cục Bộ
Ngoài các vị trí nút chính, thép bản mã còn được ứng dụng linh hoạt trong nhiều vai trò khác.
Bản Nối Dầm/Cột: Khi chiều dài của cấu kiện vượt quá chiều dài của một thanh thép tiêu chuẩn, người ta cần nối hai thanh thép lại với nhau. Thép bản mã được dùng để làm bản nối, liên kết hai đầu cấu kiện lại bằng bu lông hoặc đường hàn, đảm bảo sự liên tục và khả năng truyền lực của cấu kiện.
Sườn Tăng Cứng: Tại các vị trí dầm chính có dầm phụ liên kết vào, hoặc tại các điểm gối tựa, các tấm bản mã nhỏ được hàn vào bụng của dầm chính. Chúng có vai trò là các sườn tăng cứng, giúp chống lại hiện tượng oằn hoặc mất ổn định cục bộ cho bụng dầm do các tải trọng tập trung gây ra.
Liên Kết Phụ Trợ: Vô số các liên kết phụ trợ trong công trình như liên kết dầm cầu thang, hệ giằng, lan can, khung đỡ thiết bị... đều cần đến các bản mã được thiết kế riêng để đảm bảo sự kết nối chắc chắn và an toàn.
Phân Tích Kỹ Thuật Chi Tiết: Thép Bản Mã

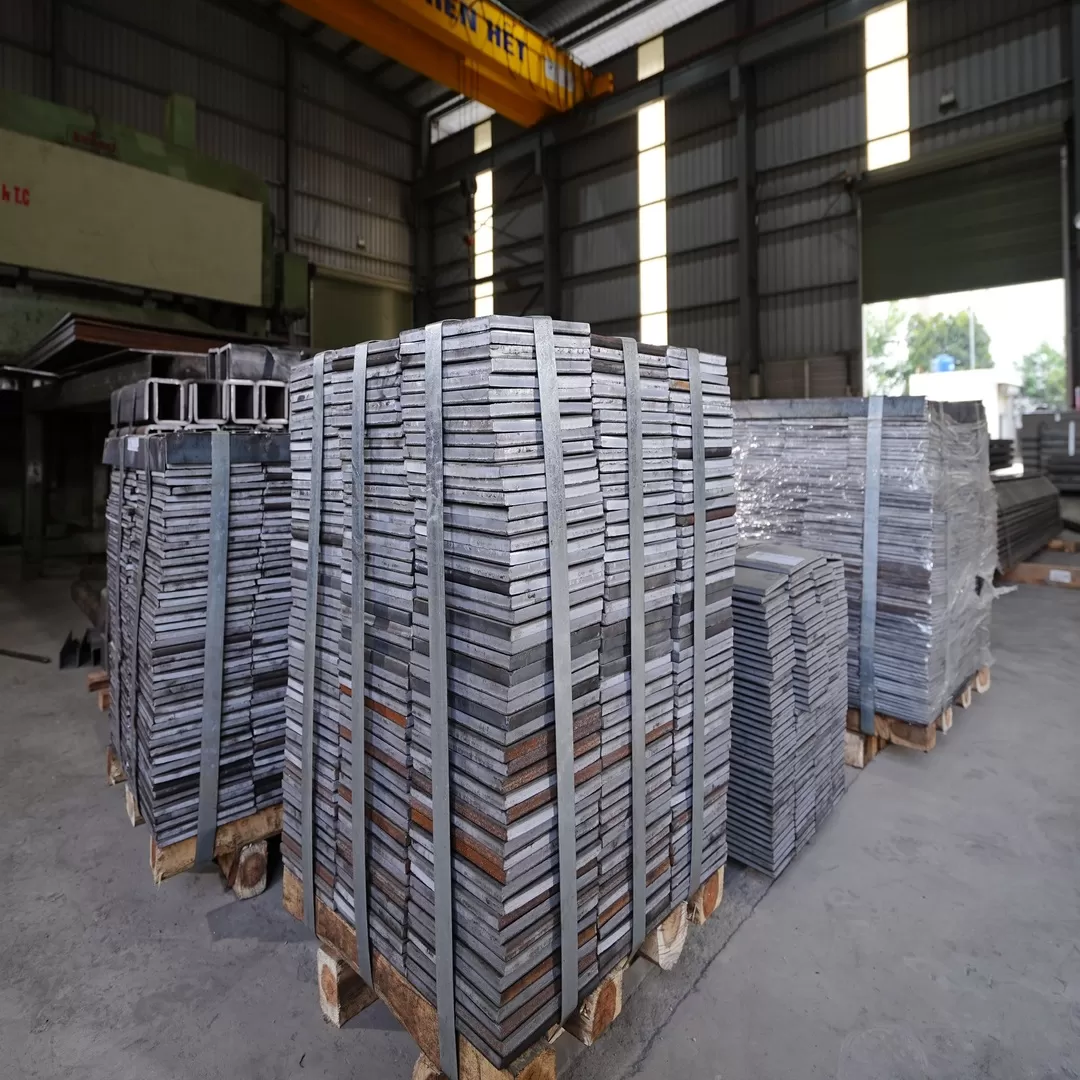

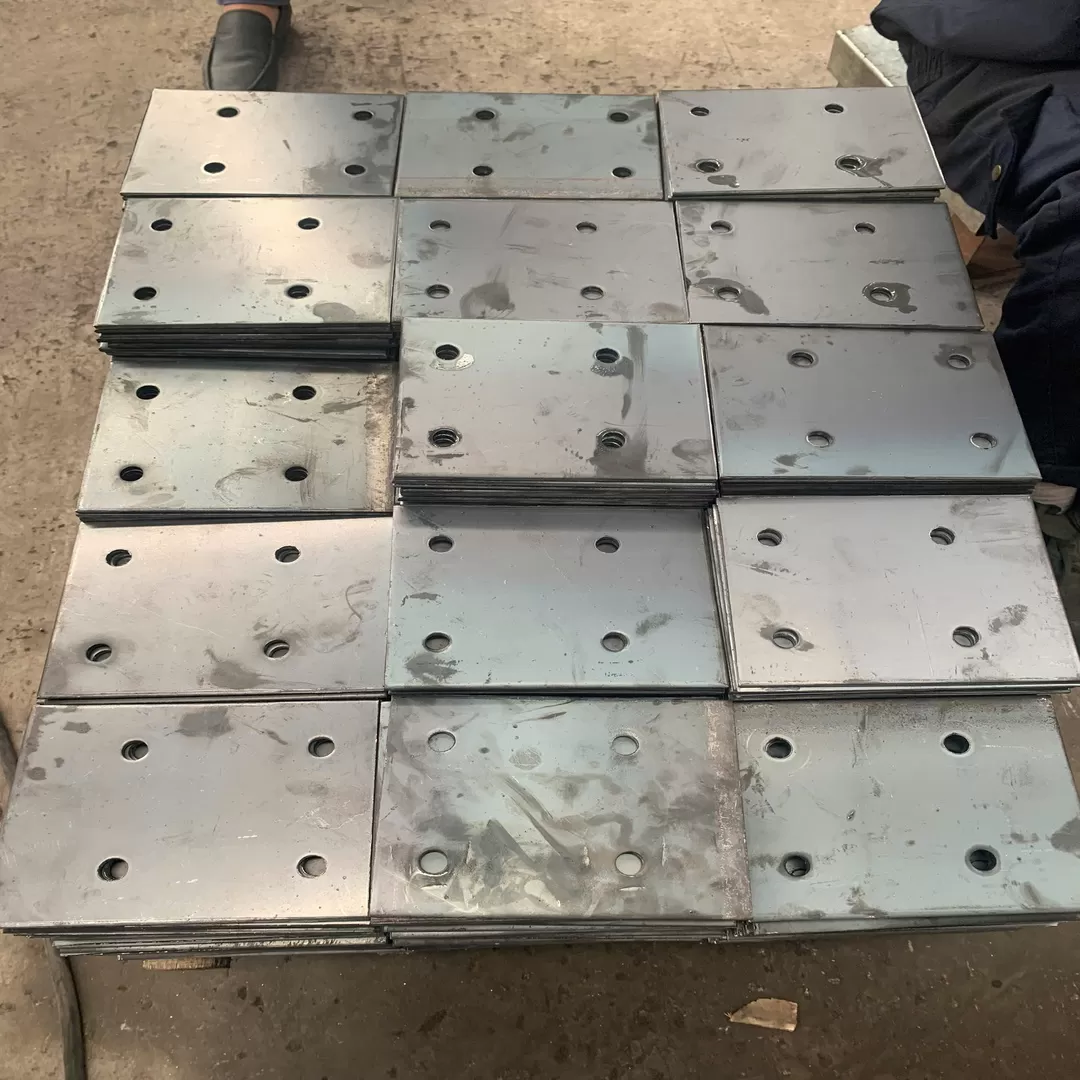

Thép bản mã là một chi tiết kết cấu dạng tấm, được gia công theo hình dạng và kích thước cụ thể để thực hiện chức năng liên kết các cấu kiện thép trong một hệ kết cấu. Đây không phải là một sản phẩm thép tiêu chuẩn có quy cách cố định, mà là một cấu kiện được thiết kế và chế tạo riêng cho từng vị trí nút liên kết. Do đó, việc am hiểu về quy trình sản xuất, vật liệu, và các đặc tính kỹ thuật của nó là yếu tố cơ bản để đảm bảo chất lượng và an toàn cho công trình.
1. Quy Trình Sản Xuất và Vật Liệu Chế Tạo
Chất lượng của một tấm bản mã phụ thuộc rất lớn vào vật liệu phôi và độ chính xác của quy trình gia công.
Vật Liệu Phôi

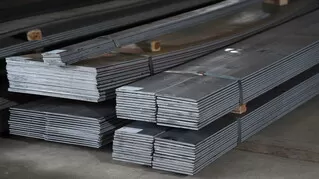

Vật liệu chính để sản xuất bản mã là thép tấm cán nóng. Các mác thép carbon kết cấu thông dụng được ưu tiên lựa chọn do có cơ tính tốt, tính hàn cao và giá thành hợp lý. Các mác thép phổ biến bao gồm:
SS400 (Tiêu chuẩn JIS G3101): Phổ biến nhất, đáp ứng hầu hết các yêu cầu cho công trình dân dụng và công nghiệp.
Q235B, Q345B (Tiêu chuẩn GB/T 700): Tương đương với SS400 và các loại thép cường độ cao, được sử dụng rộng rãi.
A36 (Tiêu chuẩn ASTM A36): Mác thép tiêu chuẩn của Mỹ cho các kết cấu thông thường.
Các Phương Pháp Gia Công Cắt
Tùy thuộc vào độ dày của tấm thép và độ phức tạp của hình dạng, các phương pháp cắt sau đây được áp dụng:
Cắt Plasma / CNC Plasma: Là phương pháp phổ biến, có tốc độ cắt nhanh, cho phép cắt các tấm thép có độ dày trung bình và các hình dạng phức tạp với độ chính xác cao.
Cắt Oxy-Gas / CNC Gas: Chuyên dùng để cắt các tấm thép có độ dày rất lớn (trên 50mm). Phương pháp này sử dụng nhiệt lượng cao từ khí gas để làm nóng chảy và cắt vật liệu.
Cắt Laser / CNC Laser: Cung cấp độ chính xác cao nhất và tạo ra đường cắt sạch, mịn, ít ba via. Phương pháp này đặc biệt hiệu quả cho các tấm thép có độ dày mỏng và các chi tiết đòi hỏi tính thẩm mỹ cao.
Gia Công Hoàn Thiện
Sau khi cắt theo hình dạng, bản mã sẽ trải qua các công đoạn gia công hoàn thiện tùy theo yêu cầu của bản vẽ:
Khoan, Đột Lỗ: Tạo các lỗ để bắt bu lông liên kết.
Vát Mép: Chuẩn bị các cạnh để thực hiện các mối hàn chất lượng cao.
Xử Lý Bề Mặt: Có thể bao gồm việc làm sạch, phun bi tạo nhám, sơn một lớp chống gỉ tạm thời, hoặc mạ kẽm nhúng nóng để chống ăn mòn toàn diện.
2. Đặc Tính Kỹ Thuật Cốt Lõi
Hình Dạng và Kích Thước: Hoàn toàn tùy biến. Bản mã có thể có các hình dạng đơn giản như vuông, chữ nhật, tam giác, hình thang, hoặc các hình dạng phức tạp hơn tùy thuộc vào vị trí và số lượng cấu kiện liên kết tại nút.
Chiều Dày: Là thông số kỹ thuật quan trọng nhất, được các kỹ sư kết cấu tính toán cẩn thận để đảm bảo bản mã đủ khả năng chịu các nội lực phức tạp (lực cắt, lực kéo, lực nén) tại điểm nối mà không bị biến dạng.
Tính Chất Cơ Lý: Bản mã phải có các đặc tính cơ lý (giới hạn chảy, giới hạn bền kéo) tương đương hoặc cao hơn so với các cấu kiện thép mà nó liên kết để đảm bảo sự đồng nhất trong làm việc của kết cấu.
3. Phân Loại Thép Bản Mã Theo Chức Năng
Dựa trên vai trò trong kết cấu, bản mã có thể được phân loại thành các nhóm chính:
Bản Mã Liên Kết: Là loại phổ biến nhất, dùng tại các nút dầm-cột, các nút giàn thép để kết nối các cấu kiện lại với nhau.
Bản Mã Chân Cột (Bản Đế): Là tấm thép dày được đặt ở chân cột để truyền tải trọng từ cột xuống móng bê tông.
Bản Nối: Dùng để nối hai đoạn của một cấu kiện (dầm hoặc cột) lại với nhau để tăng chiều dài.
Sườn Tăng Cứng: Là các tấm bản mã nhỏ được hàn vào bụng hoặc cánh của dầm, cột để tăng cường khả năng chống mất ổn định cục bộ.
4. Tiêu Chuẩn và Dung Sai Kỹ Thuật
Việc thiết kế và gia công thép bản mã phải tuân thủ các quy định trong các tiêu chuẩn thiết kế kết cấu thép như TCVN 5575:2012 của Việt Nam hoặc các tiêu chuẩn quốc tế tương đương như AISC (Mỹ).
Các dung sai kỹ thuật cho phép đối với kích thước hình học, vị trí và đường kính lỗ khoan cần được kiểm soát chặt chẽ trong quá trình sản xuất để đảm bảo việc lắp dựng tại công trường diễn ra thuận lợi và chính xác.
