Ứng Dụng Kỹ Thuật Của Thép H Đúc

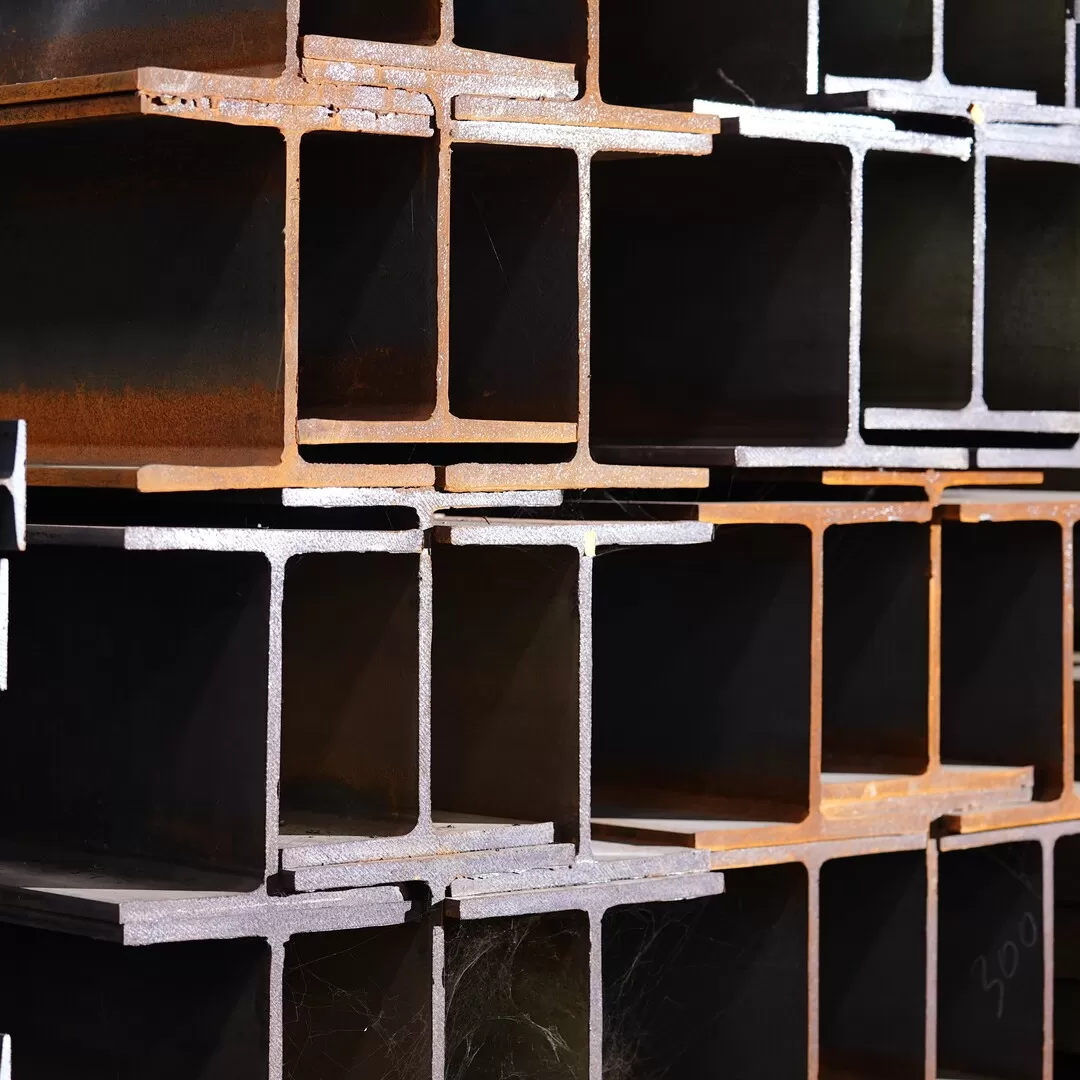

Thép H đúc là một sản phẩm thép hình kết cấu cao cấp, được sản xuất bằng phương pháp cán nóng với mặt cắt đối xứng hình chữ H. Đặc điểm kỹ thuật vượt trội của nó nằm ở cấu trúc tiết diện gần như vuông (chiều cao và chiều rộng cánh xấp xỉ bằng nhau) và phần cánh rộng, song song. Thiết kế này mang lại cho thép H độ ổn định, khả năng chống xoắn và khả năng chịu lực theo cả hai phương (ngang và dọc) ưu việt hơn hẳn so với thép I.
Chính nhờ những đặc tính kết cấu vượt trội này, thép H đúc là lựa chọn hàng đầu và gần như bắt buộc cho các cấu kiện chịu tải trọng cực lớn và các vị trí đòi hỏi sự ổn định ở mức cao nhất trong một công trình.
1. Ứng Dụng Làm Cột Chịu Lực Chính
Đây là vai trò quan trọng và không thể thay thế của thép H đúc. Trong các công trình quy mô lớn như nhà cao tầng, trung tâm thương mại, nhà ga sân bay, cột kết cấu không chỉ chịu tải trọng nén thẳng đứng mà còn phải chịu các momen uốn phức tạp từ nhiều phương do dầm chính và dầm phụ truyền vào, cùng với các tải trọng ngang như lực gió và lực động đất.
Cấu trúc đối xứng với hai phương có độ cứng gần tương đương giúp cột thép H có khả năng chống oằn (buckling) theo cả hai phương một cách hiệu quả. Điều này mang lại sự ổn định và an toàn vượt trội, cho phép thiết kế các không gian lớn, thông thoáng với số lượng cột tối thiểu.
2. Ứng Dụng Làm Dầm Chủ Cho Các Kết Cấu Nhịp Lớn
Đối với các kết cấu dầm có khẩu độ (chiều dài nhịp) rất lớn hoặc chịu tải trọng cực nặng, thép H đúc thường được ưu tiên lựa chọn thay cho thép I. Lý do kỹ thuật là các dầm dài và mảnh khi chịu uốn có xu hướng mất ổn định ngang và bị xoắn (hiện tượng oằn xoắn). Phần cánh rộng của thép H làm tăng đáng kể độ cứng ngang và khả năng chống xoắn của dầm. Điều này làm cho nó trở thành giải pháp an toàn và ổn định hơn cho các dầm chính của cầu, dầm chuyển (transfer beams) trong nhà cao tầng và các kết cấu mái không gian có khẩu độ lớn.
3. Ứng Dụng Trong Kết Cấu Nền Móng (Cọc Chịu Lực)
Trong các giải pháp nền móng sâu, thép H đúc được sử dụng như các cọc chịu lực (king piles) để truyền tải trọng của công trình xuống các tầng đất cứng hoặc đá gốc nằm sâu bên dưới. Tiết diện đối xứng và cứng cáp của nó cho phép dễ dàng đóng hoặc ép sâu vào lòng đất mà ít bị biến dạng hay cong vênh. Nó có khả năng chịu được cả tải trọng nén và uốn rất lớn, phù hợp làm cọc cho các móng cầu, móng của các tòa nhà chọc trời và các công trình có tải trọng nặng.
4. Ứng Dụng Trong Các Công Trình Công Nghiệp và Hạ Tầng Hạng Nặng
Độ cứng vững và khả năng chịu lực toàn diện của thép H đúc khiến nó trở thành vật liệu lý tưởng cho các kết cấu đặc biệt.
Khung Chính Cho Các Kết Cấu Đặc Biệt: Được sử dụng làm khung chịu lực chính cho các giàn khoan dầu khí, các kết cấu ngoài khơi và các công trình công nghiệp nặng đòi hỏi sự ổn định và khả-năng chống rung động ở mức cao nhất.
Kết Cấu Cầu Thép: Dùng làm các dầm chủ và các cấu kiện quan trọng khác trong các công trình cầu đường bộ, cầu đường sắt đòi hỏi độ tin cậy và tuổi thọ lâu dài.
Thép H đúc không chỉ đơn thuần là một phiên bản lớn hơn của thép I, mà là một cấu kiện được thiết kế với các đặc tính kỹ thuật vượt trội. Việc lựa chọn thép H trong một thiết kế là chỉ dấu cho những yêu cầu cao nhất về khả năng chịu lực, độ ổn định và an toàn kết cấu, khiến nó trở thành vật liệu nền tảng cho những công trình hiện đại và tham vọng nhất.
Phân Tích Kỹ Thuật Toàn Diện: Thép H Đúc

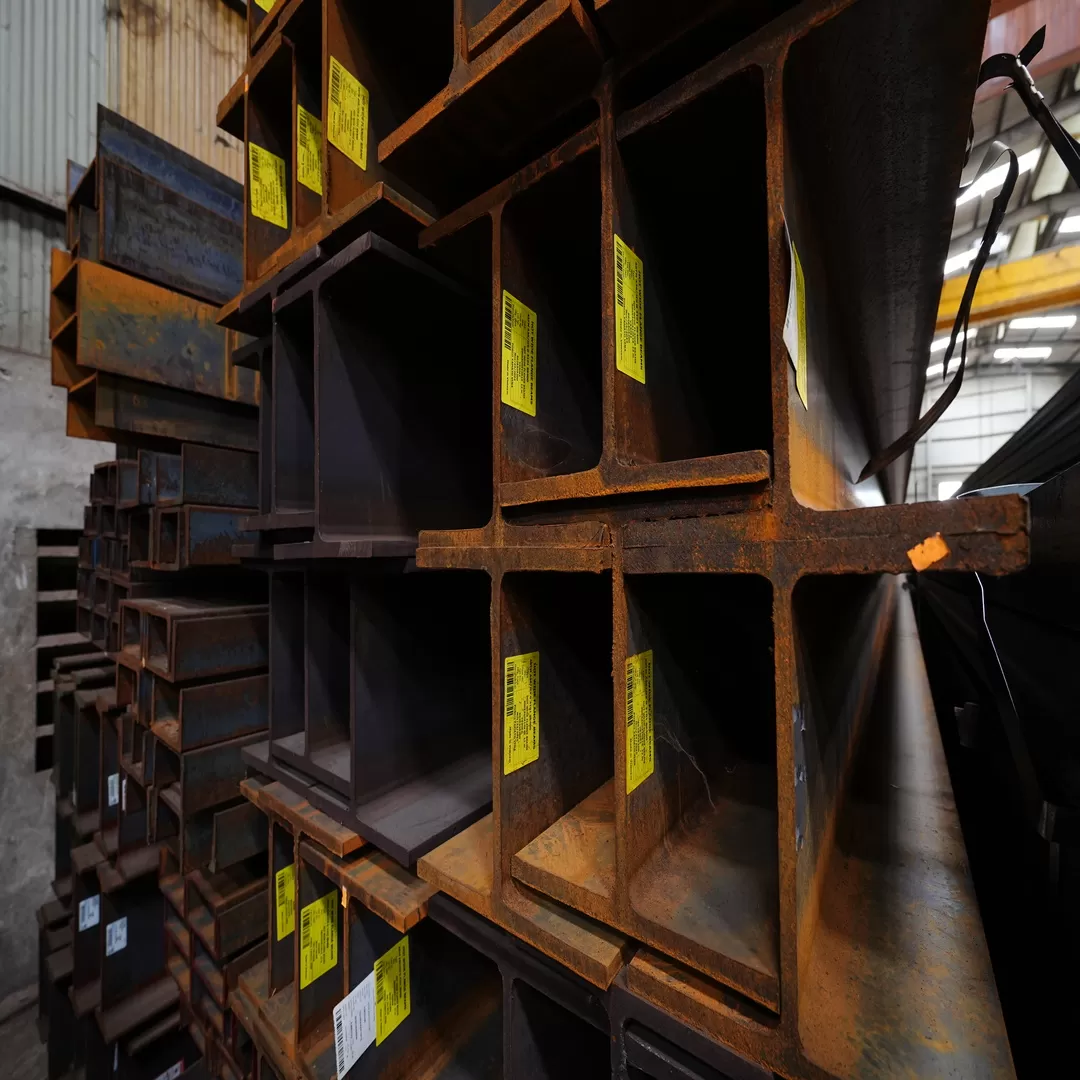

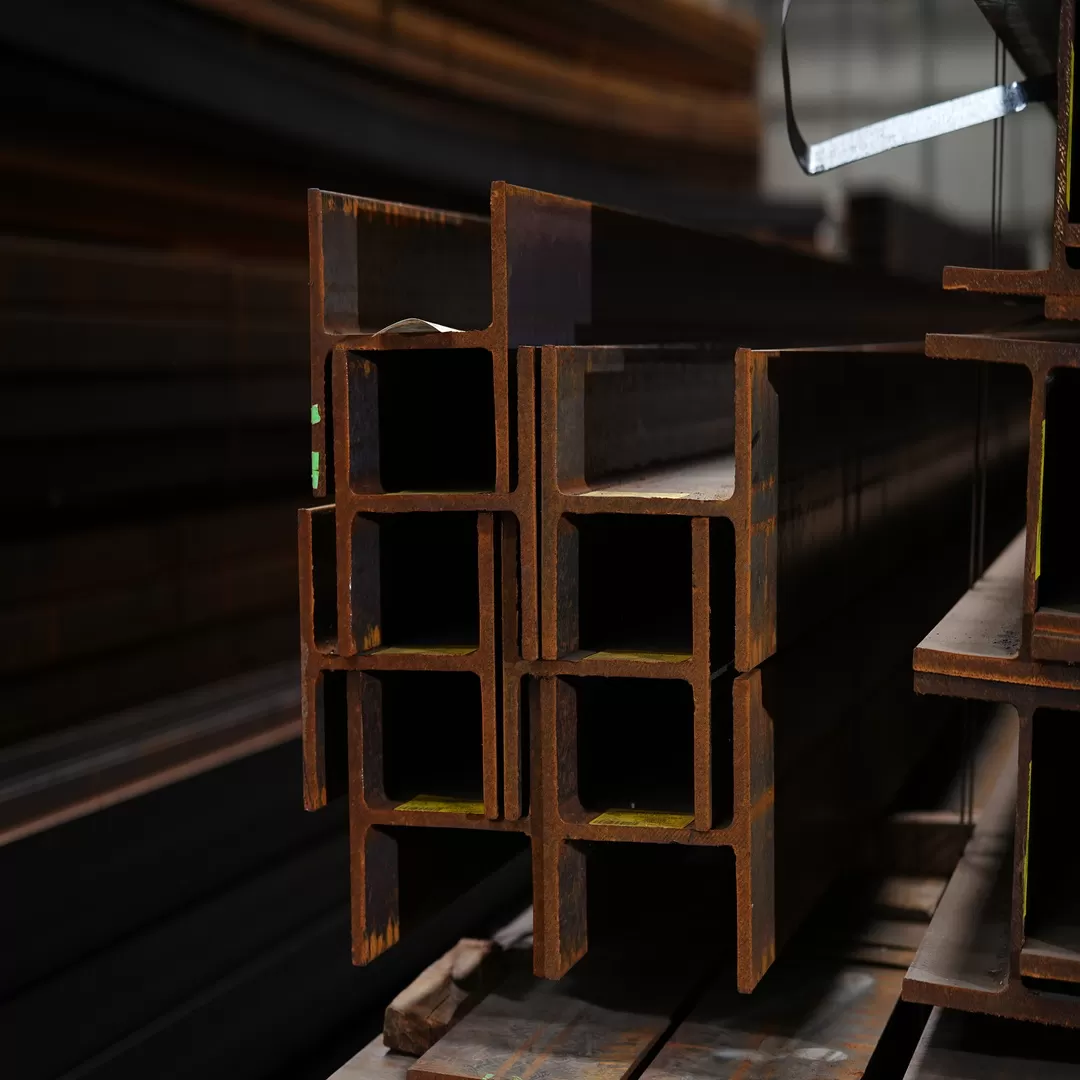

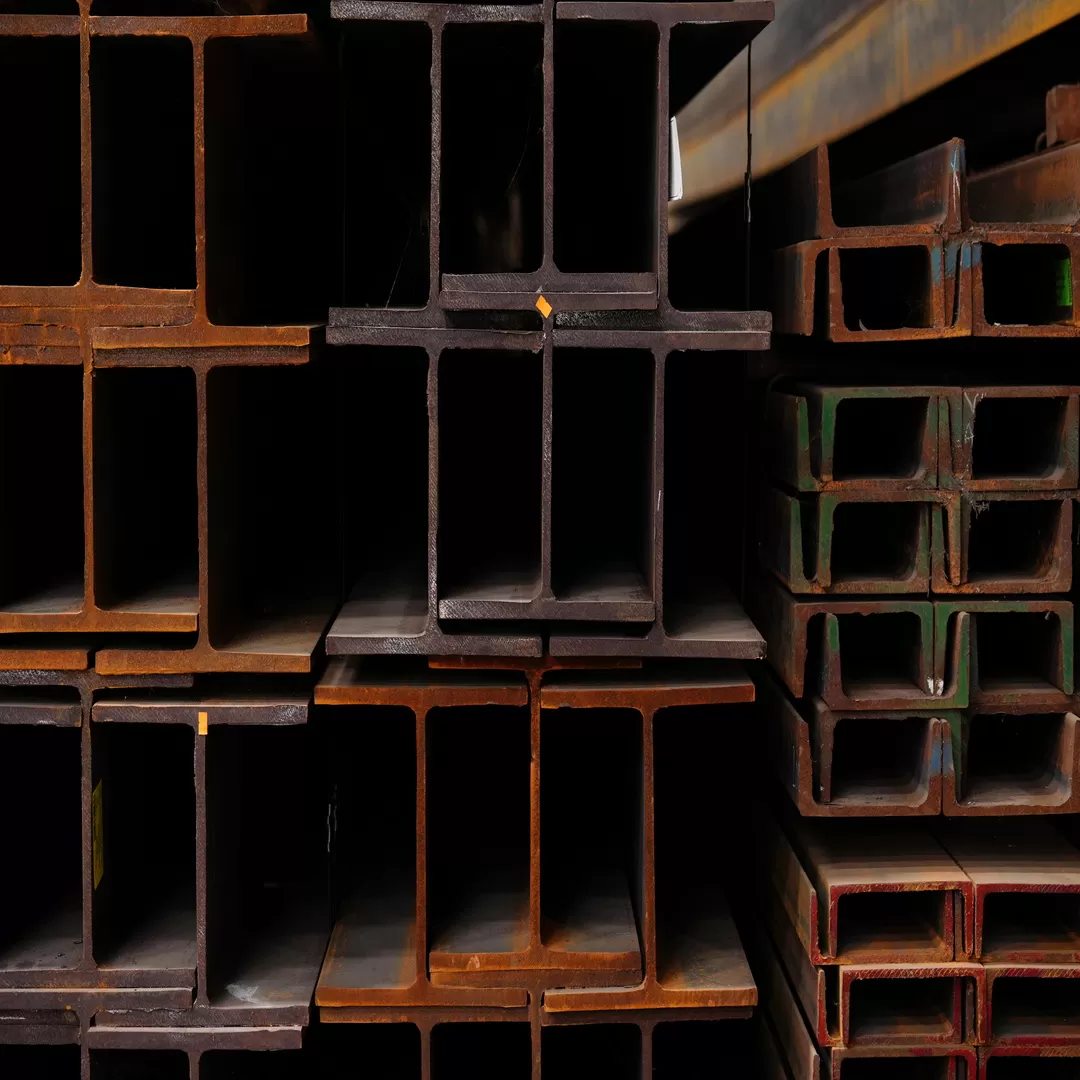

Thép H đúc là một sản phẩm thép hình kết cấu cao cấp, được sản xuất bằng phương pháp cán nóng với mặt cắt đối xứng hình chữ H. Nó được xem là một trong những cấu kiện chịu lực hiệu quả và ổn định nhất, là vật liệu nền tảng cho các công trình xây dựng quy mô lớn và các ứng dụng công nghiệp hạng nặng. Các đặc tính kỹ thuật vượt trội của thép H đúc đến từ thiết kế mặt cắt tối ưu và quy trình sản xuất được kiểm soát nghiêm ngặt.
Bài viết này sẽ cung cấp một tài liệu phân tích chuyên sâu về mọi khía cạnh kỹ thuật của thép H đúc, từ quy trình chế tạo đến các tiêu chuẩn chất lượng.
1. Quy Trình Sản Xuất Cán Nóng
Thép H đúc được sản xuất thông qua một quy trình cán nóng phức tạp, đòi hỏi hệ thống máy móc hiện đại để tạo ra sản phẩm có biên dạng chính xác.
Gia nhiệt phôi: Phôi thép (thường là phôi bloom) được đưa vào lò nung để gia nhiệt đến nhiệt độ cán lý tưởng (khoảng 1250°C), làm cho thép trở nên dẻo để sẵn sàng cho việc tạo hình.
Hệ thống trục cán vạn năng (Universal Rolling Mills): Đây là công đoạn cốt lõi. Phôi nóng đỏ được đưa qua một hệ thống gồm các giàn cán vạn năng. Mỗi giàn chứa cả các cặp trục cán đặt nằm ngang (để cán bụng dầm) và các cặp trục cán đặt thẳng đứng (để cán cánh dầm) hoạt động đồng thời. Quá trình này giúp định hình mặt cắt chữ H với phần cánh song song và kích thước chính xác. Quá trình biến dạng nóng này cũng giúp làm mịn cấu trúc hạt tinh thể, tăng cường đáng kể độ bền và độ dai của vật liệu.
Làm nguội và nắn thẳng: Sau khi ra khỏi giàn cán cuối cùng, thanh thép H được đưa lên giàn làm nguội có kiểm soát để ổn định cấu trúc vi mô và giảm thiểu ứng suất dư. Cuối cùng, sản phẩm được đưa qua máy nắn thẳng để đảm bảo đáp ứng các dung sai kỹ thuật.
2. Phân Tích Sâu Về Đặc Tính Kỹ Thuật
Đặc Điểm Hình Học và Tiết Diện
Cấu tạo Bụng và Cánh: Mặt cắt thép H bao gồm một phần thân chính thẳng đứng gọi là bụng (web) và hai phần nằm ngang ở trên và dưới gọi là cánh (flanges).
Cánh Song Song: Đây là đặc điểm nhận biết quan trọng nhất của thép H, phân biệt nó với thép I truyền thống. Hai mặt trong và ngoài của cánh hoàn toàn song song với nhau. Thiết kế này giúp cho việc thực hiện các liên kết bu lông vào cánh trở nên đơn giản và chính xác hơn rất nhiều.
Tiết Diện Gần Vuông: Phần lớn các loại thép H có tỷ lệ giữa chiều cao (H) và chiều rộng cánh (W) xấp xỉ bằng 1 (H ≈ W). Cấu trúc này mang lại momen quán tính và khả năng chịu lực gần như tương đương theo cả hai phương, khiến nó trở nên cực kỳ ổn định.
Tính Chất Cơ Lý Vượt Trội
Khả năng chịu lực hai phương: Do tiết diện gần vuông, thép H có khả năng chịu uốn và chịu nén rất tốt theo cả hai trục. Đây là lý do chính khiến nó là lựa chọn ưu tiên cho kết cấu cột.
Độ ổn định và khả năng chống xoắn cao: Phần cánh rộng và song song mang lại cho thép H độ cứng và khả năng chống lại các hiện tượng mất ổn định do uốn xoắn vượt trội, đặc biệt quan trọng trong các kết cấu dầm dài hoặc cột cao.
3. Bảng Tra Quy Cách và Dung Sai Kỹ Thuật
Bảng Quy Cách Thép H Đúc Tiêu Chuẩn Tham Khảo
Ký hiệu thép H đúc thường bao gồm chiều cao và chiều rộng cánh. Ví dụ: H100x100.
Dung Sai Kỹ Thuật
Các dung sai cho phép đối với kích thước hình học của thép H đúc được quy định nghiêm ngặt trong các tiêu chuẩn như JIS G3192. Việc sản phẩm tuân thủ các dung sai về chiều cao, chiều rộng, độ dày, độ thẳng và độ vuông góc là yếu tố bắt buộc để đảm bảo chất lượng và sự chính xác trong quá trình lắp dựng.
4. Các Tiêu Chuẩn Vật Liệu Phổ Biến
Chất lượng của thép H đúc được xác định bởi việc tuân thủ các tiêu chuẩn quốc tế về thành phần hóa học và tính chất cơ lý.
JIS G3101/G3136 (Nhật Bản): Các mác thép SS400, SN400B. Mác SN được phát triển chuyên dụng cho kết cấu xây dựng.
ASTM (Hoa Kỳ): Các mác thép A36, A572 Gr. 50, và đặc biệt là A992, là tiêu chuẩn vật liệu phổ biến nhất cho thép hình kết cấu tại Mỹ.
EN 10025 (Châu Âu): Các mác thép S275JR, S355JR.
GB/T 11263 (Trung Quốc): Các mác thép Q235B, Q355B.
Việc am hiểu và lựa chọn sản phẩm thép H đúc tuân thủ đúng các tiêu chuẩn kỹ thuật này là nền tảng để các kỹ sư có thể tự tin thực hiện các tính toán thiết kế, đảm bảo sự an toàn và bền vững ở mức cao nhất cho những công trình quan trọng.
