Ứng Dụng Của Thép Góc Đúc
Thép góc đúc là một sản phẩm thép hình kết cấu, được sản xuất bằng phương pháp cán nóng ở nhiệt độ cao. Quá trình này tạo ra một sản phẩm thép đồng nhất, có độ cứng, độ bền và khả năng chịu lực vượt trội, lý tưởng cho các ứng dụng kết cấu chịu tải trọng nặng. Với khả năng làm việc hiệu quả khi chịu các lực kéo, nén dọc trục và dễ dàng trong việc tạo các liên kết hàn hoặc bu lông, thép góc đúc đã trở thành vật liệu không thể thiếu trong nhiều lĩnh vực kỹ thuật.
1. Trong Kết Cấu Giàn Thép Không Gian
Đây là ứng dụng điển hình nhất, nơi thép góc đúc phát huy tối đa hiệu quả kết cấu của mình. Trong các hệ giàn thép dùng cho mái nhà xưởng, sân vận động, nhà ga có khẩu độ lớn, thép góc được sử dụng để chế tạo các thanh chịu lực chính. Các thanh ở biên trên của giàn (thanh cánh thượng) chủ yếu chịu nén, trong khi các thanh biên dưới (thanh cánh hạ) chịu kéo. Các thanh xiên và thanh đứng ở giữa (thanh bụng) chịu lực cắt của giàn bằng cách chuyển thành lực kéo-nén dọc trục. Thép góc đúc là lựa chọn lý tưởng cho tất cả các vị trí này. Đối với các giàn có tải trọng lớn, người ta có thể tổ hợp hai thanh thép góc lại với nhau để tạo thành các tiết diện chữ T hoặc hộp, tăng cường đáng kể khả năng chịu lực.
2. Trong Kết Cấu Khung Chịu Lực
Mặc dù các cấu kiện chính như cột và dầm trong các tòa nhà lớn thường là thép hình H hoặc I, thép góc đúc vẫn đóng vai trò không thể thiếu trong các hệ khung chịu lực.
Hệ Giằng: Đây là vai trò quan trọng nhất trong kết cấu khung. Các thanh giằng chéo làm từ thép góc đúc được lắp đặt giữa các cột và dầm để tạo thành các khung giằng. Hệ thống này có nhiệm vụ chống lại các tải trọng tác động theo phương ngang (như lực gió, lực động đất), đảm bảo sự ổn định và chống biến dạng cho toàn bộ công trình.
Vai Cột Đỡ Dầm Cầu Trục: Trong các nhà xưởng công nghiệp có cầu trục, các thanh thép góc đúc có kích thước lớn thường được hàn vào cột chính để tạo thành các vai cột (corbel). Các vai cột này là điểm gối tựa, chịu toàn bộ tải trọng thẳng đứng và lực hãm ngang từ dầm cầu trục truyền vào cột.
3. Trong Kết Cấu Tháp
Thép góc đúc là vật liệu tiêu chuẩn để xây dựng các kết cấu tháp dạng giàn nhờ khả năng chịu lực tốt, trọng lượng tối ưu và dễ dàng cho việc lắp dựng.
Tháp Truyền Tải Điện và Tháp Viễn Thông: Toàn bộ thân của các cột điện cao thế và tháp viễn thông đều được lắp ghép từ hàng trăm thanh thép góc đúc có kích thước khác nhau. Các thanh chân tháp sử dụng loại có kích thước lớn nhất, và nhỏ dần ở các thanh giằng phía trên. Việc liên kết bằng bu lông cho phép lắp dựng dễ dàng tại các địa hình phức tạp. Để chống lại sự ăn mòn của thời tiết, toàn bộ các cấu kiện này đều được mạ kẽm nhúng nóng.
4. Trong Chế Tạo Thiết Bị Công Nghiệp Nặng và Hạ Tầng
Độ cứng vững và độ bền cao của thép góc đúc khiến nó trở thành lựa chọn ưu tiên cho các kết cấu yêu cầu sự ổn định và khả năng chịu tải trọng nặng.
Khung Đế Máy và Bệ Đỡ: Được sử dụng để chế tạo các khung đế vững chắc cho các máy móc công nghiệp có độ rung động lớn như máy phát điện, máy nén khí, động cơ.
Giá Đỡ Đường Ống Hạng Nặng: Trong các nhà máy lọc dầu, hóa chất, các hệ thống giá đỡ (pipe rack) dùng để nâng đỡ các đường ống có đường kính và trọng lượng lớn thường được thiết kế dưới dạng giàn, lắp ghép từ thép góc đúc.
Trong Kết Cấu Cầu: Được sử dụng làm các thanh giằng ngang và giằng dọc cho dầm cầu thép, cũng như các cấu kiện trong hệ mặt cầu.
Phân Tích Kỹ Thuật Chuyên Sâu: Thép Góc Đúc
Thép góc đúc là một cấu kiện thép hình kết cấu cơ bản, được sản xuất bằng phương pháp cán nóng và là một trong những thành phần nền tảng của ngành kỹ thuật xây dựng và chế tạo công nghiệp nặng. Các đặc tính về độ bền, độ cứng và sự ổn định của sản phẩm được quyết định bởi quy trình sản xuất ở nhiệt độ cao, tạo ra một cấu kiện chịu lực đáng tin cậy.
Để có thể lựa chọn và ứng dụng sản phẩm này một cách chính xác, việc am hiểu tường tận các thông số kỹ thuật, từ quy trình chế tạo đến các tiêu chuẩn chất lượng, là yêu cầu bắt buộc. Bài viết này sẽ cung cấp một tài liệu phân tích chuyên sâu và toàn diện về thép góc đúc.
1. Quy Trình Sản Xuất Cán Nóng và Ảnh Hưởng Tới Đặc Tính Sản Phẩm
Quy trình sản xuất thép góc đúc là một chuỗi các công đoạn được kiểm soát nghiêm ngặt, quyết định đến cấu trúc vi mô và cơ tính của sản phẩm cuối cùng.
Gia nhiệt phôi: Phôi thép vuông (billet) được đưa vào lò nung và gia nhiệt đồng đều đến nhiệt độ cán (khoảng 1200°C). Giai đoạn này làm cho thép trở nên dẻo, đồng thời giúp hòa tan các pha giòn, tạo điều kiện thuận lợi cho việc tạo hình và cải thiện cấu trúc tinh thể.
Hệ thống trục cán định hình: Phôi nóng đỏ sau đó được đưa liên tục qua một hệ thống gồm nhiều giàn cán. Mỗi giàn chứa các cặp trục cán có rãnh được thiết kế đặc biệt. Khi đi qua các cặp trục này, phôi thép không chỉ bị giảm tiết diện mà còn dần dần được định hình thành mặt cắt chữ L. Quá trình biến dạng nóng này đồng thời làm cho cấu trúc hạt tinh thể của thép trở nên nhỏ và mịn hơn, yếu tố quyết định đến việc tăng độ bền và độ dai của vật liệu.
Làm nguội có kiểm soát: Sau khi ra khỏi giàn cán cuối cùng, thanh thép góc được đưa lên giàn làm nguội. Tốc độ làm nguội được kiểm soát để tránh sự hình thành các cấu trúc vi mô bất lợi, giảm thiểu ứng suất dư bên trong và đảm bảo sản phẩm có cơ tính ổn định, đồng đều.
2. Phân Tích Sâu Về Đặc Tính Kỹ Thuật
Đặc Điểm Hình Học và Tiết Diện
Góc lượn trong (Root Radius): Đặc điểm nhận biết rõ nhất của thép góc đúc là góc vuông bên trong được lượn tròn. Về mặt kỹ thuật, góc lượn này có vai trò cực kỳ quan trọng trong việc phân bố đều ứng suất, tránh hiện tượng tập trung ứng suất tại góc, một trong những nguyên nhân chính gây phá hoại kết cấu.
Mép bo tròn: Tương tự, các mép ngoài của cạnh cũng được bo tròn nhẹ, là một đặc điểm tự nhiên của quá trình cán nóng.
Tính Chất Cơ Lý Điển Hình
Độ bền và Độ dẻo: Thép góc đúc có sự cân bằng tốt giữa độ bền (khả năng chống lại sự phá hủy dưới tải trọng) và độ dẻo (khả năng biến dạng trước khi bị phá hủy).
Độ dai va đập: Là khả năng của vật liệu hấp thụ năng lượng và chống lại sự phá hủy đột ngột dưới tác động của tải trọng va đập, một yếu tố an toàn cực kỳ quan trọng trong kết cấu.
Tính hàn: Hầu hết các loại thép góc đúc thông dụng (như SS400, A36) có hàm lượng carbon tương đương thấp, mang lại tính hàn tuyệt vời, cho phép tạo ra các liên kết hàn chất lượng cao và dễ dàng thực hiện tại công trường.
Đặc Điểm Bề Mặt
Bề mặt thép góc đúc có màu xanh đen đặc trưng của lớp vảy cán (mill scale). Lớp này cần được làm sạch hoàn toàn bằng các phương pháp cơ học như phun bi, phun cát trước khi áp dụng các lớp sơn phủ bảo vệ để đảm bảo độ bám dính tối đa.
3. Phân Loại và Ký Hiệu Theo Tiêu Chuẩn

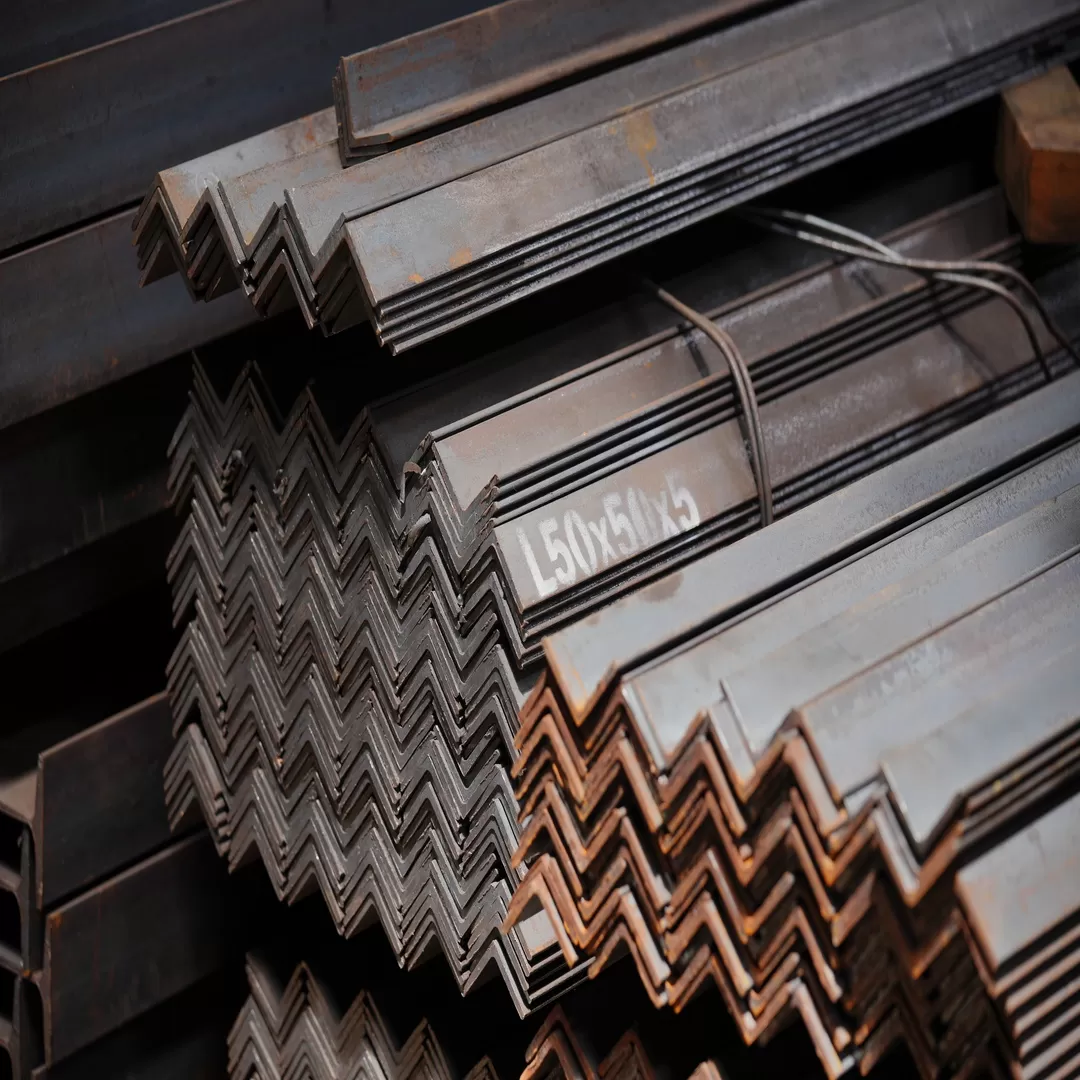

Thép Góc Đều Cạnh (L): Là loại phổ biến nhất với chiều rộng hai cạnh bằng nhau. Ký hiệu thường là L(AxAxT), ví dụ: L100x100x8 có nghĩa là thép góc đều cạnh, chiều rộng mỗi cạnh là 100mm và độ dày là 8mm.
Thép Góc Không Đều Cạnh (L): Là loại có chiều rộng hai cạnh khác nhau, ví dụ: L100x75x8. Loại này được dùng trong các thiết kế đặc biệt khi yêu cầu về khả năng chống uốn theo hai phương là khác nhau.
4. Bảng Tra Quy Cách và Dung Sai Kỹ Thuật
Bảng Quy Cách Thép Góc Đều Cạnh Tham Khảo
Dung Sai Kỹ Thuật
Dung sai cho phép đối với kích thước, hình dạng và trọng lượng của thép góc đúc được quy định rõ trong các tiêu chuẩn như JIS G3192. Các dung sai quan trọng bao gồm dung sai về chiều rộng cạnh, độ dày, độ vuông góc của hai cạnh và độ thẳng của thanh thép. Việc sản phẩm tuân thủ các dung sai này là rất quan trọng để đảm bảo quá trình lắp dựng tại công trường được chính xác và thuận lợi.
5. Các Tiêu Chuẩn Vật Liệu Phổ Biến
Chất lượng của thép góc đúc được xác nhận thông qua việc tuân thủ các tiêu chuẩn quốc tế về thành phần hóa học và tính chất cơ lý.
JIS G3101 - Mác thép SS400: Tiêu chuẩn Nhật Bản, yêu cầu giới hạn bền kéo từ 400-510 MPa.
ASTM A36/A36M - Mác thép A36: Tiêu chuẩn Mỹ, yêu cầu giới hạn chảy tối thiểu 250 MPa.
GB/T 700 - Mác thép Q235B: Tiêu chuẩn Trung Quốc, tương đương với các mác thép kết cấu thông dụng khác.
TCVN 7571 - Mác thép CT38: Tiêu chuẩn Việt Nam.
Việc am hiểu toàn diện các khía cạnh kỹ thuật này là nền tảng để các kỹ sư, nhà thầu và đơn vị mua hàng có thể lựa chọn và sử dụng sản phẩm thép góc đúc một cách chính xác, đảm bảo sự an toàn, bền vững và hiệu quả kinh tế cho mọi công trình.
