Ứng Dụng Kỹ Thuật Của Thép Ray
Thép ray là một sản phẩm thép hình có mặt cắt chuyên dụng, được thiết kế và sản xuất để thực hiện một vai trò kỹ thuật cốt lõi: cung cấp một bề mặt chạy cứng, bền và ổn định để dẫn hướng cho bánh xe. Không giống như các loại thép kết cấu khác, thép ray được chế tạo từ các mác thép carbon cao có bổ sung mangan, trải qua quy trình cán nóng và kiểm soát chất lượng nghiêm ngặt để đạt được các đặc tính vượt trội về độ cứng, khả năng chống mài mòn và khả năng chịu tải trọng động cực lớn.
Bài viết này sẽ phân tích sâu về các lĩnh vực ứng dụng của thép ray, từ các hệ thống giao thông quy mô lớn đến các thiết bị công nghiệp nặng.
1. Ứng Dụng Trong Hệ Thống Giao Thông Đường Sắt
Đây là lĩnh vực ứng dụng quy mô và đòi hỏi yêu cầu kỹ thuật cao nhất của thép ray. Nó là thành phần không thể thiếu, quyết định đến sự an toàn và hiệu quả của toàn bộ ngành vận tải đường sắt.
Đường sắt quốc gia và đường sắt cao tốc: Thép ray được dùng để cấu thành nên các tuyến đường sắt chở khách và hàng hóa. Trong ứng dụng này, ray phải chịu được các tải trọng trục cực lớn từ đoàn tàu, các lực động phát sinh do tốc độ cao, và sự ma sát liên tục. Các loại ray sử dụng cho đường sắt cao tốc có yêu cầu kỹ thuật cao nhất về độ thẳng, độ cứng và chất lượng bề mặt để đảm bảo an toàn ở tốc độ trên 300 km/h.
Đường sắt đô thị (Metro/Subway): Đối với các hệ thống tàu điện ngầm và tàu điện trên cao, ray phải có khả năng chống mài mòn đặc biệt tốt do phải chịu sự tăng tốc và hãm phanh liên tục của các đoàn tàu. Tại các đoạn cong có bán kính nhỏ, ray còn phải chịu các lực mài mòn ngang rất lớn.
Đường tàu điện (Tramway): Trong các thành phố, một loại ray đặc biệt gọi là ray có rãnh (grooved rail) thường được sử dụng. Loại ray này được thiết kế để lắp đặt chìm vào mặt đường bê tông hoặc nhựa asphalt, tạo ra một bề mặt phẳng, cho phép các phương tiện giao thông đường bộ khác di chuyển qua lại một cách an toàn.
2. Ứng Dụng Trong Hệ Thống Cầu Trục và Cần Cẩu Hạng Nặng
Đây là lĩnh vực ứng dụng quan trọng thứ hai, đặc biệt trong ngành công nghiệp nặng và logistics. Thép ray được dùng làm đường chạy, dẫn hướng cho các thiết bị nâng hạ có tải trọng lớn.
Cầu trục trong nhà xưởng và nhà máy: Ray được lắp đặt trên đỉnh của các dầm cầu trục (thường là dầm I hoặc H) chạy dọc theo nhà xưởng. Hệ thống này cho phép cầu trục di chuyển và thực hiện các thao tác nâng hạ vật liệu, máy móc một cách chính xác và an toàn.
Cần cẩu cảng biển: Các loại cần cẩu giàn (gantry cranes) dùng để bốc dỡ container tại các bến cảng di chuyển trên một hệ thống đường ray cực lớn. Các thanh ray này phải có khả năng chịu được tải trọng bánh xe tập trung lên tới hàng trăm tấn và phải chống lại sự ăn mòn khắc nghiệt của môi trường biển.
3. Ứng Dụng Trong Hệ Thống Vận Tải Hầm Mỏ và Công Nghiệp
Trong các môi trường sản xuất đặc thù, thép ray cung cấp một giải pháp vận chuyển nội bộ hiệu quả và bền bỉ.
Đường ray cho xe goòng: Trong các hầm mỏ khai thác than hoặc khoáng sản, các tuyến đường ray có kích thước nhỏ hơn được lắp đặt để cho các xe goòng chuyên chở vật liệu.
Đường ray cho xe vận chuyển chuyên dụng: Trong các nhà máy luyện thép, nhà máy sản xuất ô tô, các xe tự hành hoặc xe chuyển hàng nặng di chuyển trên một hệ thống đường ray cố định để vận chuyển các cuộn thép, khuôn dập hoặc các cụm linh kiện lớn giữa các công đoạn sản xuất.
Từ các tuyến đường sắt cao tốc xuyên quốc gia đến các hệ thống cầu trục trong một nhà xưởng, thép ray luôn đóng một vai trò kỹ thuật thiết yếu. Nó là một sản phẩm được thiết kế chuyên biệt, có yêu cầu cao về vật liệu và công nghệ sản xuất, là nền tảng không thể thiếu cho ngành giao thông vận tải và công nghiệp nặng hiện đại.
Phân Tích Kỹ Thuật Toàn Diện: Thép Ray
Thép ray là một sản phẩm thép hình có mặt cắt chuyên dụng, được thiết kế và chế tạo để đáp ứng những yêu cầu kỹ thuật khắt khe nhất trong ngành giao thông vận tải và công nghiệp nặng. Khác biệt hoàn toàn so với các loại thép kết cấu thông thường, giá trị của thép ray nằm ở sự kết hợp của các đặc tính vật liệu ưu việt như độ cứng, độ bền và khả năng chống mài mòn, được tạo ra thông qua một quy trình sản xuất và kiểm soát chất lượng nghiêm ngặt.
Bài viết này sẽ cung cấp một tài liệu phân tích chuyên sâu về mọi khía cạnh kỹ thuật của thép ray, từ quy trình sản xuất, thành phần vật liệu đến các tiêu chuẩn và thông số chi tiết.
1. Quy Trình Sản Xuất và Yêu Cầu Vật Liệu
Quy Trình Sản Xuất Cán Nóng
Thép ray được sản xuất bằng phương pháp cán nóng từ các phôi thép chất lượng cao. Phôi thép sau khi được nung nóng đến nhiệt độ lý tưởng (khoảng 1250°C) sẽ được đưa qua một hệ thống các trục cán định hình phức tạp. Các cặp trục cán này sẽ ép và định hình phôi thép một cách từ từ qua nhiều lượt để tạo ra mặt cắt đặc trưng của ray. Quá trình làm nguội sau khi cán được kiểm soát rất chặt chẽ để tạo ra cấu trúc vi mô pearlit mịn, đây là yếu tố quyết định giúp thép ray đạt được độ cứng và khả năng chống mài mòn cao.
Thành Phần Hóa Học Đặc Trưng
Vật liệu để sản xuất thép ray không phải là thép carbon thông thường mà là loại thép chuyên dụng, có thành phần hóa học được kiểm soát nghiêm ngặt:
Hàm lượng Carbon (C) cao: Thường dao động từ 0.7% đến 0.8%, cao hơn đáng kể so với thép kết cấu, nhằm mục đích tăng độ cứng và giới hạn bền kéo.
Hàm lượng Mangan (Mn) cao: Giúp tăng cường độ cứng, độ bền và khả năng chống mài mòn cho thép.
Kiểm soát tạp chất (P, S) nghiêm ngặt: Hàm lượng Phốt pho và Lưu huỳnh luôn được giữ ở mức cực kỳ thấp, bởi chúng là các tạp chất có hại, làm giảm độ dai va đập và tăng nguy cơ nứt gãy cho ray.
2. Phân Tích Sâu Về Đặc Tính Kỹ Thuật
Đặc Điểm Hình Học Của Mặt Cắt

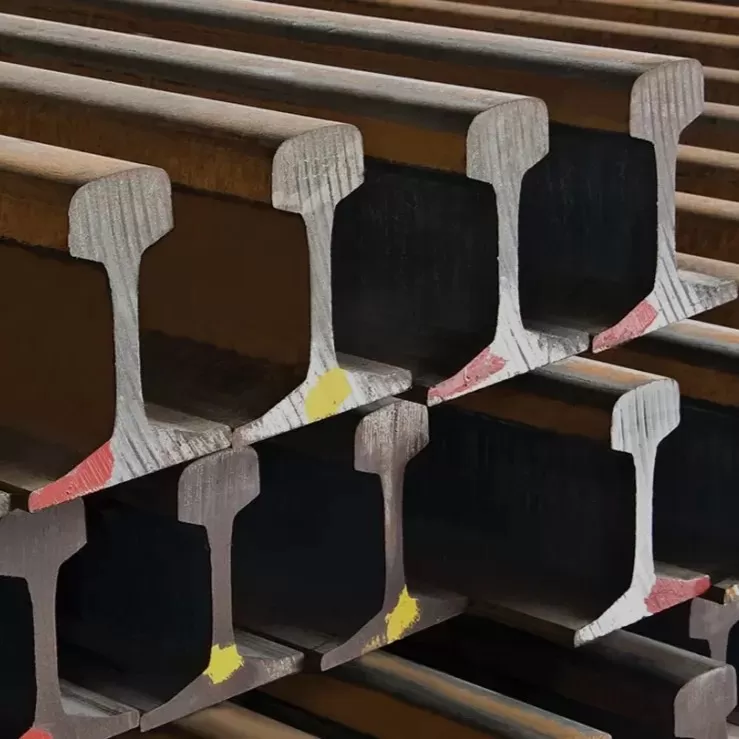

Mặt cắt của thép ray được thiết kế tối ưu cho chức năng của nó và bao gồm ba phần chính:
Đầu ray (Head): Là phần trên cùng, tiếp xúc trực tiếp với bánh xe. Nó có tiết diện lớn, dày và bề mặt được lượn cong để tối ưu hóa sự tiếp xúc và giảm mài mòn.
Thân ray (Web): Là phần thân ở giữa, nối đầu ray và đế ray. Nó có vai trò chịu các ứng suất cắt và truyền tải trọng từ đầu ray xuống đế.
Đế ray (Base/Foot): Là phần dưới cùng, có dạng phẳng và rộng. Đế ray có nhiệm vụ phân bố đều tải trọng từ bánh xe ra một diện tích lớn hơn lên các thanh tà vẹt và nền đường, đồng thời tạo sự ổn định, chống lật cho thanh ray.
Tính Chất Cơ Lý Vượt Trội
Độ cứng: Là đặc tính quan trọng nhất, quyết định khả năng chống lại sự mài mòn do ma sát với bánh xe. Độ cứng của thép ray thường được đo bằng đơn vị Brinell (HB).
Độ bền kéo: Thép ray có giới hạn bền kéo rất cao, đảm bảo nó không bị biến dạng hoặc phá hủy dưới tác động của các tải trọng trục cực lớn.
Khả năng chống mỏi: Là khả năng của vật liệu chịu được hàng triệu chu kỳ tải trọng lặp đi lặp lại từ các đoàn tàu hoặc cầu trục mà không bị nứt gãy.
3. Phân Loại và Ký Hiệu Thép Ray Theo Tiêu Chuẩn
Thép ray được phân loại và ký hiệu theo các tiêu chuẩn quốc tế khác nhau, trong đó ký hiệu thường cho biết trọng lượng danh nghĩa của ray trên một mét chiều dài.
Tiêu chuẩn Trung Quốc (GB 11264-89): Sử dụng ký hiệu chữ "P" cho ray đường sắt (ví dụ: P18, P24, P38, P43, P50) và chữ "QU" cho ray cầu trục (ví dụ: QU70, QU80, QU100, QU120). Con số đi kèm thể hiện trọng lượng xấp xỉ tính bằng kg/m.
Tiêu chuẩn Nga (GOST): Sử dụng ký hiệu "KP" cho ray cầu trục (ví dụ: KP70, KP100).
Các tiêu chuẩn khác: Ngoài ra còn có các tiêu chuẩn uy tín khác như UIC (Hiệp hội Đường sắt Quốc tế), AREMA (Mỹ), JIS (Nhật Bản)...
4. Bảng Tra Quy Cách Một Số Loại Ray Phổ Biến
Việc am hiểu các thông tin kỹ thuật chuyên sâu này là cơ sở để các kỹ sư và đơn vị thi công có thể lựa chọn đúng chủng loại thép ray, đảm bảo đáp ứng chính xác các yêu cầu về tải trọng, tuổi thọ và an toàn vận hành cho từng hệ thống cụ thể.
