Ứng Dụng Của Thép I Đúc

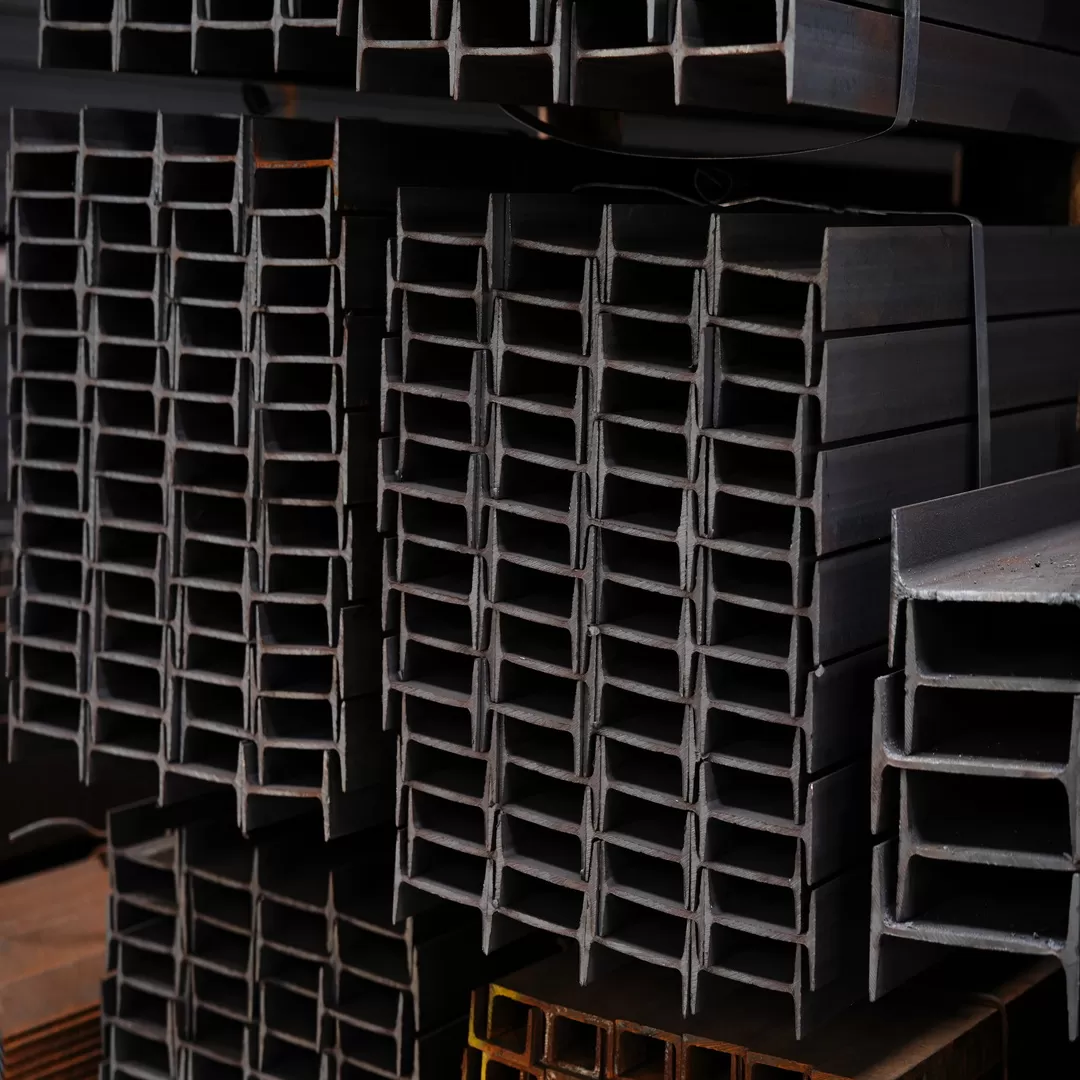

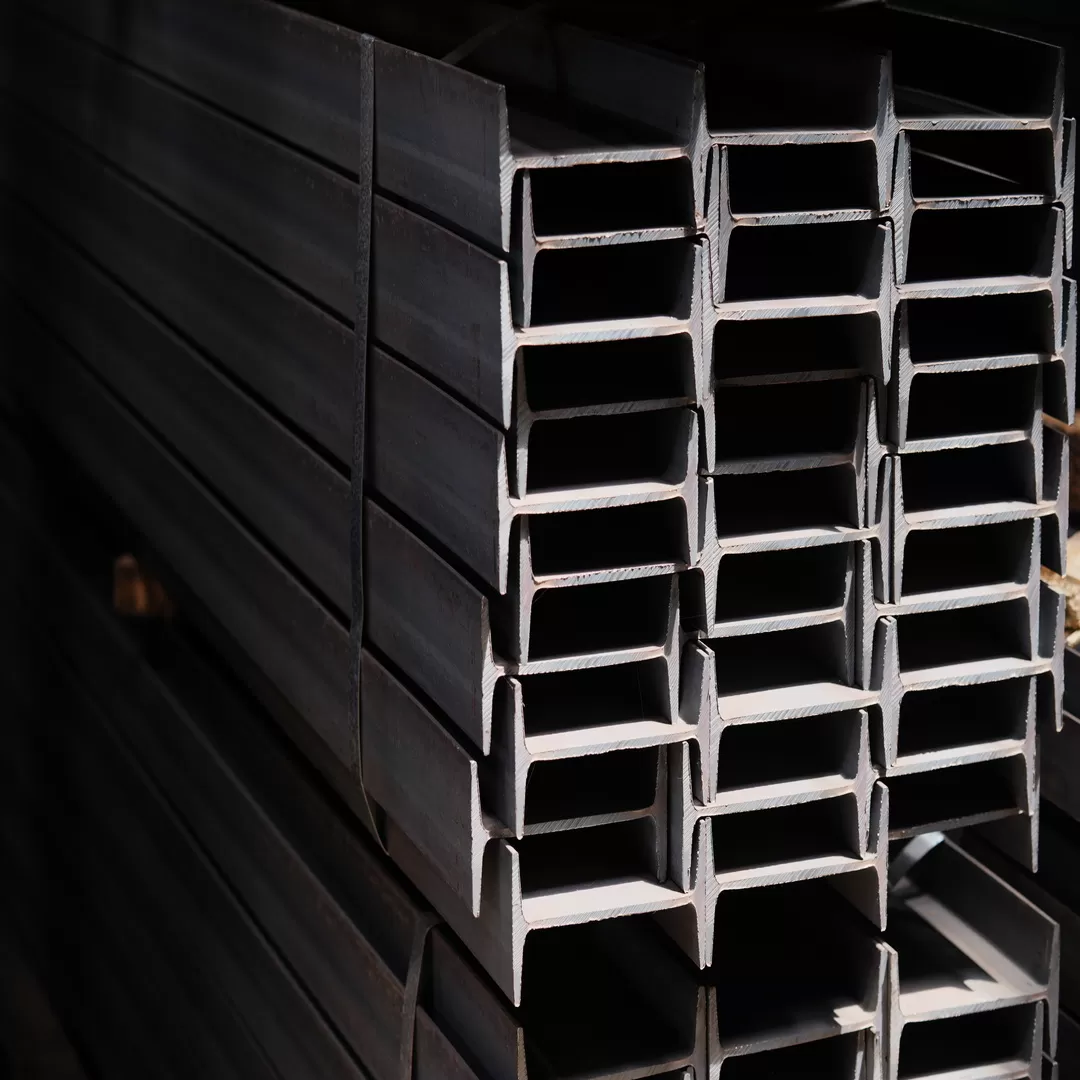

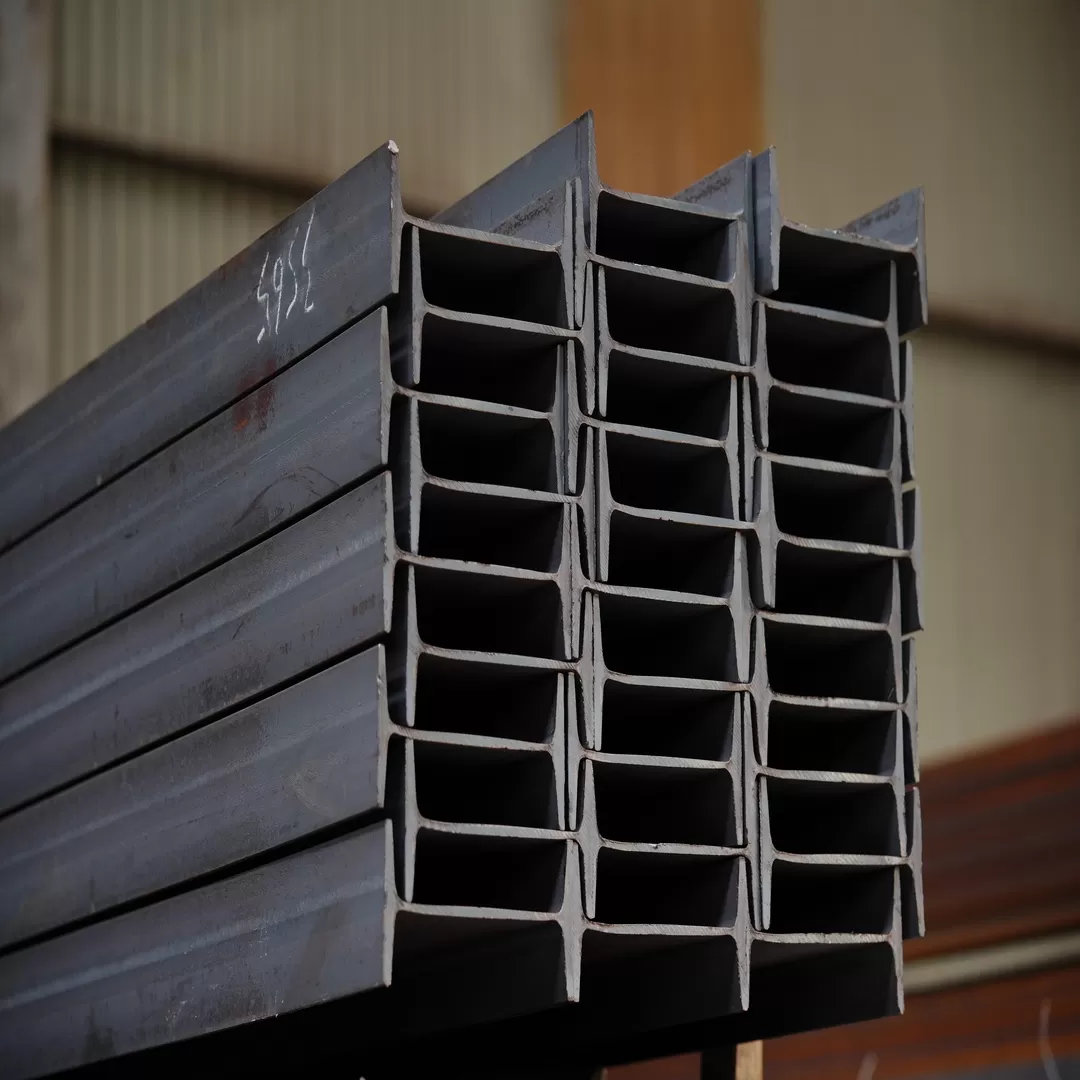

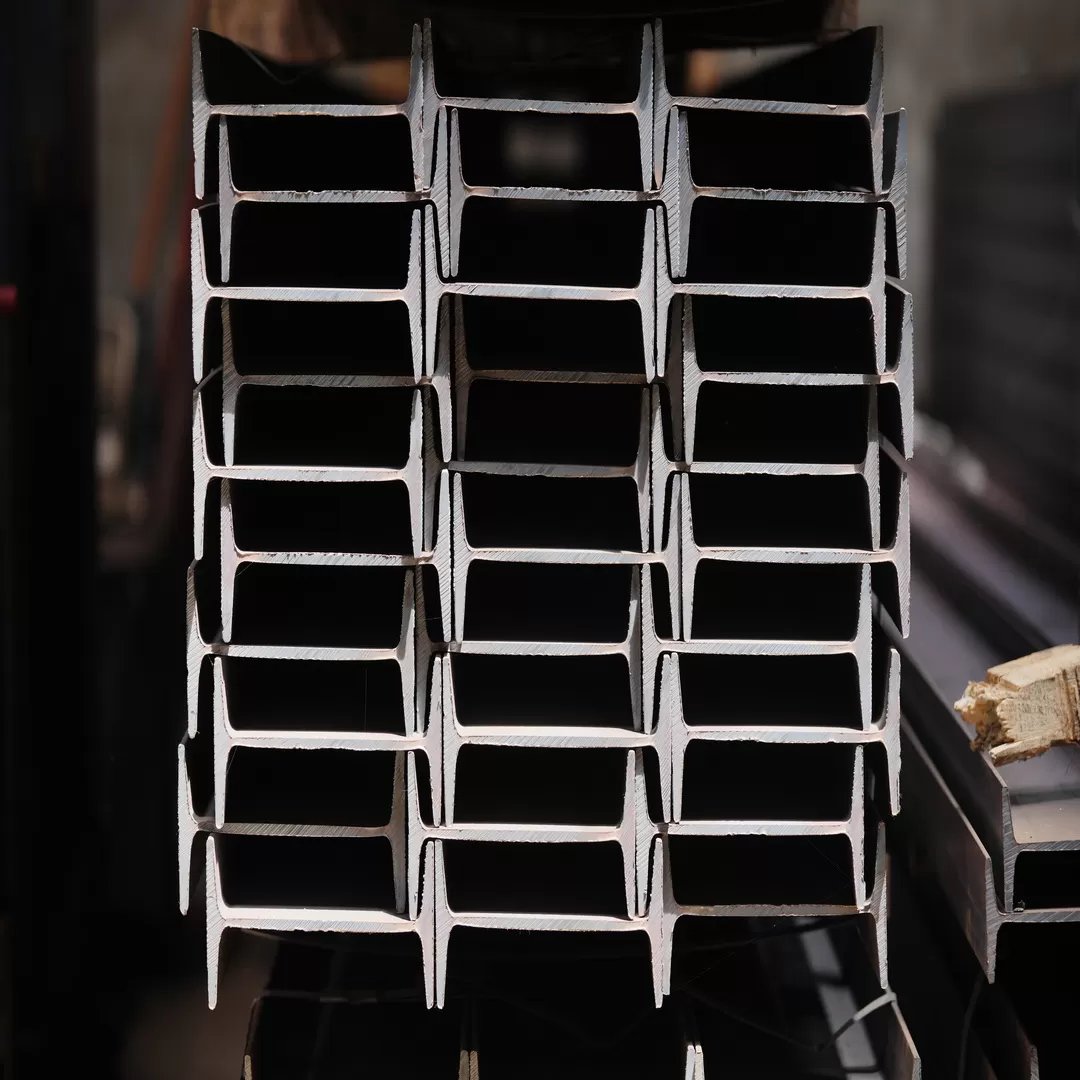

Thép I đúc là một sản phẩm thép hình kết cấu, được sản xuất bằng phương pháp cán nóng với mặt cắt đối xứng hình chữ I. Về mặt kỹ thuật, tiết diện chữ I được xem là một trong những thiết kế hiệu quả nhất để chống lại lực uốn. Cấu tạo của nó với hai cánh nằm xa tâm giúp tối ưu hóa momen quán tính, mang lại khả năng chịu uốn và độ cứng vượt trội so với trọng lượng bản thân.
Kết hợp với độ bền và sự ổn định của vật liệu thép được sản xuất bằng công nghệ cán nóng, thép I đúc đã trở thành cấu kiện chịu lực không thể thiếu và được ưu tiên lựa chọn hàng đầu trong các ngành xây dựng, cơ khí hạng nặng và hạ tầng kỹ thuật.
1. Ứng Dụng Làm Kết Cấu Dầm, Cột Chính Trong Xây Dựng
Đây là lĩnh vực ứng dụng cốt lõi, nơi thép I đúc đóng vai trò là bộ khung xương chịu lực cho toàn bộ công trình.
Dầm Chính và Dầm Sàn: Trong kết cấu nhà thép tiền chế, nhà xưởng công nghiệp và các tòa nhà cao tầng, thép I đúc được sử dụng làm các dầm chính (girders) và dầm phụ (beams) của hệ sàn. Chúng có nhiệm vụ gác qua các cột, tiếp nhận toàn bộ tải trọng từ sàn bê tông, tường, máy móc thiết bị và hoạt tải sử dụng, sau đó truyền một cách an toàn vào hệ cột chịu lực.
Cột Chịu Lực: Tiết diện đối xứng của thép I mang lại khả năng chịu tải trọng nén đúng tâm rất tốt. Do đó, nó được sử dụng rộng rãi để làm các cột chịu lực chính trong các công trình, có nhiệm vụ tiếp nhận tải trọng từ các tầng trên và truyền xuống hệ móng.
2. Ứng Dụng Trong Xây Dựng Cầu Giao Thông
Trong lĩnh vực cầu đường, thép I đúc là vật liệu chủ lực để xây dựng các hệ dầm cầu cho các công trình có khẩu độ từ nhỏ đến trung bình.
Dầm Chủ Cầu: Các thanh dầm I có kích thước lớn được đặt song song với nhau theo chiều dài của cầu, đóng vai trò là các dầm chịu lực chính, gánh đỡ toàn bộ hệ mặt cầu bao gồm bản bê tông, lớp nhựa asphalt và tải trọng của các phương tiện giao thông.
Dầm Ngang: Các thanh dầm I nhỏ hơn được dùng làm dầm ngang, có nhiệm vụ liên kết các dầm chủ lại với nhau. Hệ dầm ngang giúp phân bố đều tải trọng cho các dầm chủ và tăng cường độ cứng, sự ổn định ngang cho toàn bộ kết cấu cầu.
3. Ứng Dụng Trong Kết Cấu Nâng Hạ và Công Nghiệp Nặng
Các môi trường công nghiệp nặng đòi hỏi các kết cấu có khả năng chịu được các tải trọng động, lặp đi lặp lại và có độ an toàn cực cao.
Dầm Cầu Trục: Dầm cầu trục là một thanh dầm dài chạy dọc nhà xưởng, dùng làm đường ray cho hệ thống cầu trục di chuyển và nâng hạ hàng hóa. Đây là một cấu kiện chịu tải trọng động rất lớn và phức tạp. Thép I đúc, với khả năng chống uốn và độ cứng cao, là vật liệu tiêu chuẩn và gần như bắt buộc cho ứng dụng này.
Khung Sườn Máy Móc Hạng Nặng: Các loại máy móc công nghiệp lớn như máy ép, máy dập, máy công cụ... thường có phần đế và khung sườn được chế tạo từ các thanh thép I đúc để đảm bảo độ cứng vững, chống rung và giữ được sự ổn định hình học trong suốt quá trình vận hành.
4. Ứng Dụng Trong Các Công Trình Hạ Tầng Khác
Sự bền bỉ và khả năng chịu tải của thép I đúc còn được ứng dụng trong nhiều lĩnh vực hạ tầng khác. Nó được dùng làm cọc chịu lực trong một số giải pháp móng, làm các kết cấu đỡ cho hệ thống đường ray xe lửa, tàu điện ngầm. Trong các công trình cảng biển, nó được dùng làm dầm cho các cầu cảng, bến tàu và các sàn công tác chịu tải trọng lớn.
Phân Tích Kỹ Thuật Toàn Diện: Thép I Đúc
Thép I đúc là một sản phẩm thép hình kết cấu cơ bản, được sản xuất bằng phương pháp cán nóng với mặt cắt đối xứng hình chữ I. Đây là một trong những cấu kiện chịu lực phổ biến và hiệu quả nhất, được xem là thành phần nền tảng trong đại đa số các công trình xây dựng và công nghiệp nặng. Các đặc tính về độ bền, độ cứng và sự ổn định của sản phẩm được quyết định bởi quy trình sản xuất ở nhiệt độ cao, tạo ra một cấu kiện có khả năng làm việc đáng tin cậy.
Bài viết này sẽ cung cấp một tài liệu phân tích chuyên sâu về mọi khía cạnh kỹ thuật của thép I đúc, từ quy trình chế tạo, đặc tính hình học, cơ lý đến các tiêu chuẩn chất lượng liên quan.
1. Quy Trình Sản Xuất Cán Nóng và Ảnh Hưởng Tới Đặc Tính Sản Phẩm
Quy trình sản xuất thép I đúc là một chuỗi các công đoạn kỹ thuật được kiểm soát nghiêm ngặt, nhằm tạo ra một sản phẩm có cơ tính đồng đều và chất lượng cao.
Gia nhiệt phôi: Phôi thép (thường là phôi bloom) được đưa vào lò nung và gia nhiệt đồng đều đến nhiệt độ cán lý tưởng, khoảng 1250°C. Ở nhiệt độ này, thép trở nên dẻo, cho phép biến dạng và định hình một cách dễ dàng.
Hệ thống trục cán định hình: Phôi nóng đỏ được đưa qua một hệ thống gồm nhiều giàn cán. Mỗi giàn chứa các cặp trục cán được thiết kế đặc biệt, bao gồm cả các trục ngang và trục đứng (giàn cán universal). Các trục này tác động lực đồng thời lên cả phần bụng và phần cánh của phôi thép, nén và định hình nó một cách từ từ qua nhiều lượt cán. Quá trình biến dạng nóng này giúp làm nhỏ và mịn cấu trúc hạt tinh thể của thép, là yếu tố quyết định giúp tăng cường độ bền và độ dai va đập cho sản phẩm cuối cùng.
Làm nguội và nắn thẳng: Sau khi ra khỏi giàn cán tinh, thanh thép I được đưa lên giàn làm nguội có kiểm soát để ổn định cấu trúc vi mô. Cuối cùng, sản phẩm được đưa qua máy nắn thẳng để đảm bảo đáp ứng các dung sai về độ thẳng theo tiêu chuẩn trước khi được cắt theo chiều dài yêu cầu.
2. Phân Tích Sâu Về Đặc Tính Kỹ Thuật
Đặc Điểm Hình Học và Tiết Diện
Cấu tạo Bụng và Cánh: Mặt cắt thép I đúc bao gồm một phần thân chính thẳng đứng gọi là bụng (web) và hai phần nằm ngang ở trên và dưới gọi là cánh (flanges). Bụng có vai trò chính trong việc kháng lại lực cắt, trong khi hai cánh có vai trò chính trong việc kháng lại momen uốn.
Góc lượn trong (Root Radius): Vị trí giao nhau giữa bụng và cánh có một góc lượn được bo tròn. Đặc điểm này giúp giảm sự tập trung ứng suất, nâng cao khả năng chịu lực của cấu kiện tại các điểm giao.
Độ dốc cánh (Flange Taper): Một đặc điểm của thép hình I truyền thống là mặt trong của cánh có một độ dốc nhất định (dày hơn ở phần tiếp giáp với bụng và mỏng dần ra mép ngoài).
Tính Chất Cơ Lý Điển Hình
Độ Bền Cao: Quá trình cán nóng tạo ra sản phẩm có độ bền kéo và giới hạn chảy cao, đáp ứng đầy đủ các yêu cầu làm kết cấu chịu lực chính.
Độ Cứng Vững: Tiết diện chữ I tối ưu hóa momen quán tính, mang lại cho cấu kiện độ cứng rất cao, khả năng chống uốn và chống võng vượt trội.
Tính Ổn Định: Mặt cắt đối xứng qua cả hai trục giúp thép I đúc làm việc một cách ổn định dưới tác dụng của tải trọng mà không có xu hướng bị xoắn.
3. Bảng Tra Quy Cách và Dung Sai Kỹ Thuật
Bảng Quy Cách Thép I Đúc Tiêu Chuẩn Tham Khảo
Ký hiệu thép I đúc thường bao gồm chiều cao của dầm. Ví dụ: I200.
Dung Sai Kỹ Thuật
Các dung sai cho phép đối với kích thước hình học của thép I đúc (chiều cao, chiều rộng, độ dày, độ thẳng...) được quy định nghiêm ngặt trong các tiêu chuẩn như JIS G3192 hoặc TCVN 7571. Việc sản phẩm tuân thủ các dung sai này là yếu tố quan trọng để đảm bảo chất lượng và sự chính xác trong quá trình lắp dựng kết cấu.
4. Các Tiêu Chuẩn Vật Liệu Phổ Biến
Chất lượng của thép I đúc được xác nhận thông qua việc tuân thủ các tiêu chuẩn quốc tế về thành phần hóa học và tính chất cơ lý.
JIS G3101 - Mác thép SS400: Tiêu chuẩn Nhật Bản, yêu cầu giới hạn bền kéo từ 400-510 MPa.
ASTM A36/A36M - Mác thép A36: Tiêu chuẩn Mỹ, yêu cầu giới hạn chảy tối thiểu 250 MPa.
GOST 380-88 - Mác thép CT3: Tiêu chuẩn của Nga, rất phổ biến tại Việt Nam.
GB/T 700 - Mác thép Q235B/Q345B: Tiêu chuẩn Trung Quốc.
Việc am hiểu và lựa chọn sản phẩm tuân thủ đúng các tiêu chuẩn kỹ thuật này là nền tảng để các kỹ sư có thể thực hiện các tính toán thiết kế một cách chính xác, đảm bảo sự an toàn và bền vững cho mọi kết cấu chịu lực.
